EVALM1IM818ATOBO - Evaluierungsboard für CIPOS Maxi IPM, mit 1200V IM818-MCC IPM

Produktbeschreibung

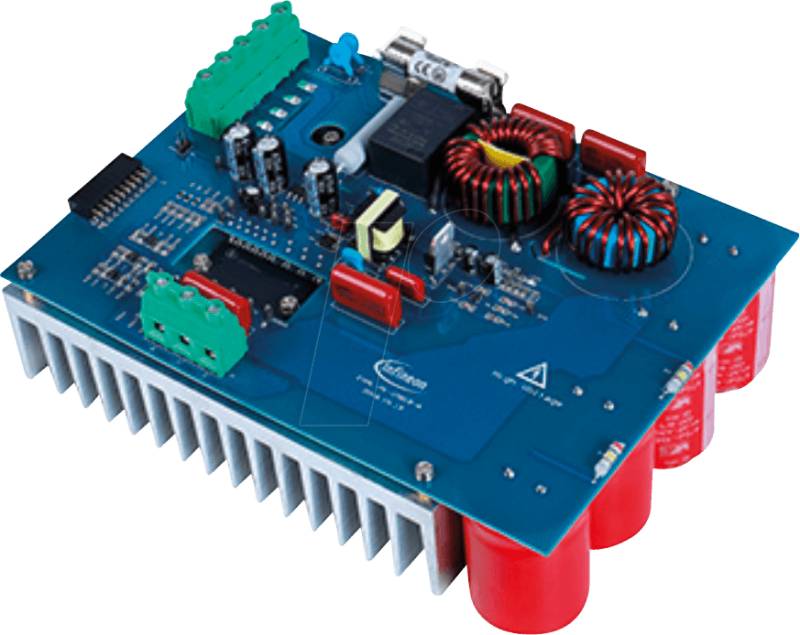

Evaluierungsboard für CIPOS™ Maxi IPM, mit 1200V IM818-MCC IPMBeschreibung:Das Evaluation-Board EVAL-M1-IM818-A wurde entwickelt, um Kunden bei ihren ersten Schritten der Anwendung mit CIPOS™ Maxi IPM zu unterstützen. In Kombination mit Steuerplatinen, die mit dem 20poligen M1-Schnittstellenstecker ausgestattet sind, wie z. B. EVAL-M1-101T oder EVAL-M1-099M, demonstriert es Infineons CIPOS™ Maxi IPM-Technologie für Motorantriebe.Das Evaluation-Board EVAL-M1-IM818-A verfügt über IM818-MCC, eines aus der CIPOS™ Maxi-Produktfamilie, das 1200V TRENCHSTOP™ IGBTs und Emitter Controlled Diodes mit einem optimierten 6-Kanal-SOI-Gate-Treiber kombiniert. Er ist für industrielle Anwendungen wie Hochspannungslüfter für Lüftungs- und Klimaanlagen (HVAC), Lüftermotoren, Pumpen und Motorantriebe optimiert. Mehr über iMOTION™ auf der MADK-Plattform!Merkmale:• Einsatzbereite Leistungsstufe mit 1200 V IPM zum Antrieb eines 3-Phasen-Motors• Nominale Eingangsspannung 380 Vac• Maximal 1,5 kW Ausgangsleistung mit Kühlung• Eingebauter EMI-Filter• Überstromschutz• Schutz vor Übertemperatur• Standard MADK M1 20pin-Schnittstellenstecker• Strommessung für jedes Bein standardmäßig konfiguriert• Erfassung der DC-Zwischenkreisspannung• Mess-Prüfpunkte kompatibel zu Standard-Oszilloskop-Tastköpfen• Die Leiterplatte ist 197 mm x 140 mm groß und hat zwei Lagen mit jeweils 35 µm Kupfer• RoHS-konformLeistungen:• Evaluieren Sie das IM818-MCC IPM-Modul für Ihre Anwendung• Bringen Sie Ihren Motor in Kombination mit dem Eval-M1-101T innerhalb einer Stunde zum Laufen• Erfahren Sie mehr über Motorsteuerung im HochspannungsbereichZielanwendungen:• Motor- und Steuerantriebe• HVAC-Pumpen• HVAC-Belüftung
