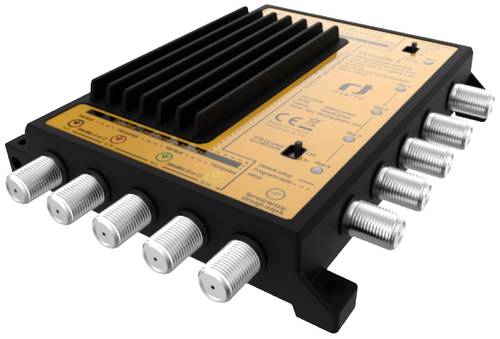

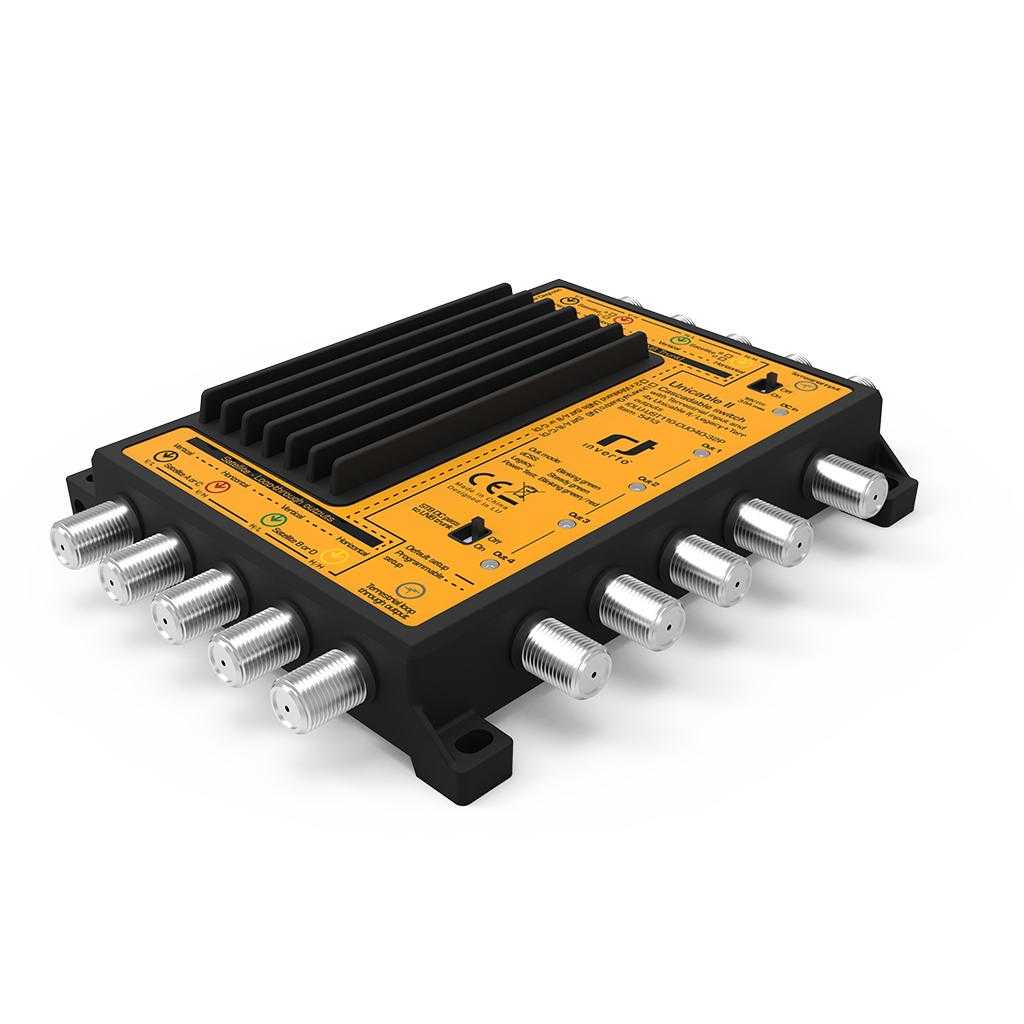

Inverto IDLU-UST110-CUO4O-32PP Unicable II Multischalter

Das IDLU-UST110-CUO4O-32P ist ein kleines kaskadierbares Unicable II® Multiswitch mit 4 Ausgangsports mit automatischer Erkennung, die jeweils Unicable II unterstützen® oder Legacy-Funktionalität. Die Multiswitch-Einheit kann mit einem einzigen Satelliten-Quattro-LNB (Standardkonfiguration) oder mit zwei Breitband-LNBs verbunden werden, um den Empfang von 2 Satelliten zu unterstützen. Ein terrestrischer Eingang ermöglicht den Anschluss einer terrestrischen Antenne zum Empfang von UHF/VHF/DAB/Radiosendungen. Das terrestrische Signal kann verstärkt werden (Ein/Aus-Schalter) und wird über jeden der 4 Ausgangsports zusammengeführt. Standardmäßig arbeitet jeder Ausgangsport im Legacy-Modus und kann über 13 V/18 V + 0 kHz/22 kHz-Signale oder DiSEqC 1.0/2.0-Befehle gesteuert werden. Der Port schaltet auf Unicable II um® Modus automatisch nach Erhalt eines EN 50494/EN 50607-Befehls und stellt 16x dynamische Benutzerbänder bereit (die Standardeinstellungen der 16 Benutzerbänder finden Sie in den technischen Produktspezifikationen).

Das IDLU-UST110-CUO4O-32P ist ein kleines kaskadierbares Unicable II® Multiswitch mit 4 Ausgangsports mit automatischer Erkennung, die jeweils Unicable II unterstützen® oder Legacy-Funktionalität. Die Multiswitch-Einheit kann mit einem einzigen Satelliten-Quattro-LNB (Standardkonfiguration) oder mit zwei Breitband-LNBs verbunden werden, um den Empfang von 2 Satelliten zu unterstützen. Ein terrestrischer Eingang ermöglicht den Anschluss einer terrestrischen Antenne zum Empfang von UHF/VHF/DAB/Radiosendungen. Das terrestrische Signal kann verstärkt werden (Ein/Aus-Schalter) und wird über jeden der 4 Ausgangsports zusammengeführt. Standardmäßig arbeitet jeder Ausgangsport im Legacy-Modus und kann über 13 V/18 V + 0 kHz/22 kHz-Signale oder DiSEqC 1.0/2.0-Befehle gesteuert werden. Der Port schaltet auf Unicable II um® Modus automatisch nach Erhalt eines EN 50494/EN 50607-Befehls und stellt 16x dynamische Benutzerbänder bereit (die Standardeinstellungen der 16 Benutzerbänder finden Sie in den technischen Produktspezifikationen).

Das IDLU-UST110-CUO4O-32P ist ein kleines kaskadierbares Unicable II® Multiswitch mit 4 Ausgangsports mit automatischer Erkennung, die jeweils Unicable II unterstützen® oder Legacy-Funktionalität. Die Multiswitch-Einheit kann mit einem einzigen Satelliten-Quattro-LNB (Standardkonfiguration) oder mit zwei Breitband-LNBs verbunden werden, um den Empfang von 2 Satelliten zu unterstützen. Ein terrestrischer Eingang ermöglicht den Anschluss einer terrestrischen Antenne zum Empfang von UHF/VHF/DAB/Radiosendungen. Das terrestrische Signal kann verstärkt werden (Ein/Aus-Schalter) und wird über jeden der 4 Ausgangsports zusammengeführt. Standardmäßig arbeitet jeder Ausgangsport im Legacy-Modus und kann über 13 V/18 V &#43, 0 kHz/22 kHz-Signale oder DiSEqC 1.0/2.0-Befehle gesteuert werden. Der Port schaltet auf Unicable II um® Modus automatisch nach Erhalt eines EN 50494/EN 50607-Befehls und stellt 16x dynamische Benutzerbänder bereit (die Standardeinstellungen der 16 Benutzerbänder finden Sie in den technischen Produktspezifikationen). Der Multischalter kann über den „DC-In“ Port, einen beliebigen „Loop through“ Port oder über die STB-Ausgangsports (in der Regel über ein Power-Inserter) mit Strom versorgt werden. Bei kaskadierten MDU-Installationen wird die über den „DC-In“ Port, oder „Loop-through“ Ports zugeführte Gleichspannung durch die Ports der Stammleitungen geleitet, um das LNB mit Strom zu versorgen. Dabei muss der Schalter &#34,STB DC pass to LNB trunk&#34, auf „Off“ gestellt sein. Um zum Zeitpunkt der Installation sicherzustellen, dass die Stromversorgung auch in Zukunft Volllast unterstützt, z. B. 4x STBs, verfügt der Multiswitch über einen speziellen Stromdiagnose-Testmodus der beim Einschalten des Geräts automatisch ausgelöst wird. Während eines 15 Sekunden Test wird der Multischalter unter Volllast betrieben. Leuchtet die Stromdiagnose-LED grün wird das Gerät mit ausreichend Strom versorgt, anderenfalls leuchtet sie gelb. Eine Status-LED, die sich neben jedem der Ausgangsports befindet, zeigt den Betriebsmodus des Ports an (Legacy &#61, grün leuchtend, Unicable II® &#61, grün blinkend, stromdiagnose &#61, rot/grün blinkend). Optionales Zubehör (separat erhältlich) 65-W-Netzteil, das bis zu 4 Einheiten &#43, LNB(s) versorgt 5582 65W Netzteiladapter für Unicable II® Multischalter (EU-Stecker) IDLU-ADPT04-19342-EPM 5581 65W Netzteiladapter für Unicable II® Multischalter (UK-Stecker) IDLU-ADPT04-19342-UPM 5423 65W Netzteiladapter für Unicable II® Multischalter (EU-Stecker) IDLU-ADPT03-19342-OPP 5422 65W Netzteiladapter für Unicable II® Multischalter (UK-Stecker) IDLU-ADPT02-19342-OPP 18 W-Netzteil, das bis zu 2 Geräte &#43, LNB(s) versorgt 5431 18W Netzteiladapter für Unicable II® Multischalter (UK-Stecker) IDLU-ADPT01-OOOUK-OPP 5346 18W Netzteiladapter für Unicable II® Multischalter (EU-Stecker) IDLU-ADPT01-OOOOO-OPP Power Inserter 5344 Unicable II® Power Inserter, 5-2400 MHz IDLU-PINS01-OOOOO-OPP 18 W-Netzteil, das bis zu 2 Geräte &#43, LNB(s) versorgt 5431 18W Netzteiladapter für Unicable II® Multischalter (UK-Stecker) IDLU-ADPT01-OOOUK-OPP 5346 18W Netzteiladapter für Unicable II® Multischalter (EU-Stecker) IDLU-ADPT01-OOOOO-OPP Geräte zum Programmieren des Multischalters 5415 SatPal™ Controller IDLU-SPAL03-OOOBT-OPP 5393 Unicable II® Programmierer IDLU-PROG02-OOOOO-OPN Für Innen- und Außeninstallationen (IP54) Technische Daten Frequenzbereich: Satellit Quattro LNB: 950 MHz ~ 2150 MHz (Standard) Breitband-LNB: 300 MHz ~ 2350 MHz Frequenzbereich: terrestrisch 47 MHz ~ 862 MHz Eingänge 4x ZF-Eingänge: - Für 1x Quattro LNB (Standard) - Oder 2x Breitband-LNBs 1x UHF/VHF-Eingang für terrestrische Signale Ausgänge 4x Durchschleifausgänge für Satelliten-ZF * 1x Durchschleifausgang für terrestrische Signale 4x Universal (Legacy), Standardmäßig beim Einschalten, automatische Umschaltung auf Unicable II™ nach Empfang von EN50494/EN50607 Kommandos. Mit kombinierten terrestrischen Signal. Eingangsleistungsbereich -50 dBm ~ -5 dBm Ausgangssignalpegel (AGC) -25 dBm (83 dBuV) HF-Isolation: Satellit/terrestrisch (Eingang) 25 dB min. HF-Isolation: Satellit/Satellit (Eingang) 25 dB min. HF-Isolation: Satellitenkanal/Kanal (UBs, Ausgang) 28 dB min. Durchschleifverlust: Satellit 4 dB max. (Verlust) Durchschleifverlust: terrestrisch 8 dB max. (Verlust) [Verstärkung&#61,AUS] &#43,12 dB-Min. (Verstärkung) [Verstärkung&#61,EIN] Verstärkung: Unicable II™ (dCSS) Ausgang (AGC aus) 25 dB min. Vertstärkung: terrestrisches Signal -27 dB [Verstärkung &#61, AUS] -5 dB ~ &#43,5 dB [Verstärkung &#61, EIN] Systemphasenrauschen 1.5° max. Steuerungsprotokolle EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V &#43, 0 kHz/22 kHz Legacy-Port Umschaltung V/L &#61,&gt, 13 V/0 kHz, V/H &#61,&gt, 13 V/22 kHz H/L &#61,&gt, 18 V/0 kHz, H/H &#61,&gt, 18 V/22 kHz Eingangs-/Ausgangsimpedanz 75 Ω (F-Typ) LNB-Spannungsversorgung 500 mA max. &#64,18 VDC Stromaufnahme 600 mA ~ 900 mA &#64, 10 VDC ~ 20 VDC max. Betriebstemperatur -20 °C ~ &#43,50 °C IP-Schutzklasse IP54 Maße (L x B x H) 15.2 cm x 11 cm x 2.6 cm Gewicht 280 g Unicable II™ (dCSS) Kanal-Spezifikationen User Band (Kanal) Bandbreite 46 MHz, programmierbar 10 MHz ~ 80 MHz User Band (Kanal) Verstärkungswelligkeit 3 dB max. User Band (Kanal) Frequenzen Unicable II™ dynamische User Bands am Ausgang (Standard): CH1: 1210 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH2: 1420 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH3: 1680 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH4: 2040 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH5: 985 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH6: 1050 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH7: 1115 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH8: 1275 MHz EN50607 &#43, EN50494 (dCSS &#43, SatCR) CH9: 1340 MHz EN50607 (dCSS) CH10: 1485 MHz EN50607 (dCSS) CH11: 1550 MHz EN50607 (dCSS) CH12: 1615 MHz EN50607 (dCSS) CH13: 1745 MHz EN50607 (dCSS) CH14: 1810 MHz EN50607 (dCSS) CH15: 1875 MHz EN50607 (dCSS) CH16: 1940 MHz EN50607 (dCSS) * Unbenutzte Ports mit galvanisch getrennten 75 Ohm Abschlusswiderständen terminieren

Unicable II Kaskadierbar Legacy Modus

Der IDLU-UST110-CUO4O-32P ist ein kompakter kaskadierbarer Unicable II Multischalter mit 4 Ausgängen welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 4 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Der IDLU-UST110-CUO4O-32P ist ein kompakter...
