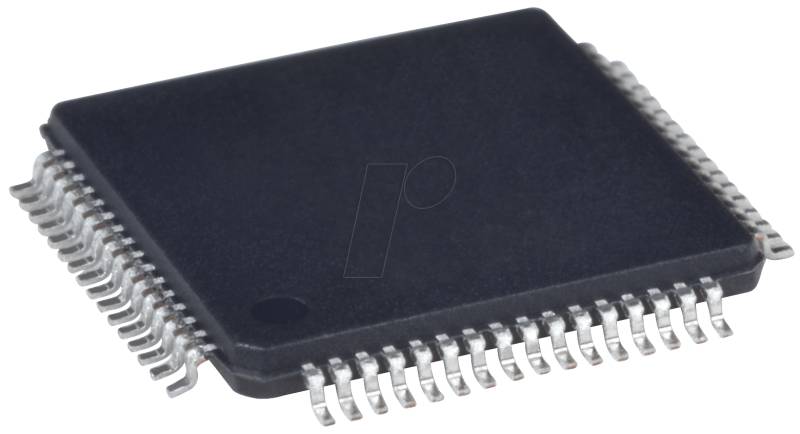

LPC 2138 FBD64 - ARM7TD Mikrocontroller, 16/32-bit, 3,3V, 512 KB, 60 MHz, LQFP-64

Produktbeschreibung

LPC2131/32/34/36/38Single-Chip-16/32-Bit-Mikrocontroller; 32/64/128/256/512 kBISP/IAP-Flash mit 10-Bit-ADC und DACBeschreibungDie LPC2131/32/34/36/38 Mikrocontroller basieren auf einer 16/32-Bit ARM7TDMI-S CPU mit Echtzeit-Emulation und Embedded Trace-Unterstützung, die den Mikrocontroller mit 32 kB, 64 kB, 128 kB, 256 kB und 512 kB eingebettetem Hochgeschwindigkeits-Flash-Speicher kombinieren. Eine 128-Bit breite Speicherschnittstelle und eine einzigartige Beschleunigerarchitektur ermöglichen die Ausführung von 32-Bit-Code mit maximaler Taktrate. Für Anwendungen mit kritischer Code-Größe reduziert der alternative 16-Bit-Thumb-Modus den Code um mehr als 30 % bei minimaler Leistungseinbuße. Aufgrund ihrer winzigen Größe und des geringen Stromverbrauchs sind diese Mikrocontroller ideal für Anwendungen, bei denen Miniaturisierung eine Schlüsselanforderung ist, wie z.B. Zugangskontrolle und Point-of-Sale. Mit einer großen Auswahl an seriellen Kommunikationsschnittstellen und On-Chip-SRAM-Optionen von 8 kB, 16 kB und 32 kB eignen sie sich sehr gut für Kommunikationsgateways und Protokollkonverter, Soft-Modems, Spracherkennung und Low-End-Imaging und bieten sowohl eine große Puffergröße als auch eine hohe Verarbeitungsleistung. Verschiedene 32-Bit-Timer, ein oder zwei 10-Bit-8-Kanal-ADC(s), 10-Bit-DAC, PWM-Kanäle und 47 GPIO-Leitungen mit bis zu neun flanken- oder pegelsensitiven externen Interrupt-Pins machen diese Mikrocontroller besonders geeignet für industrielle Steuerungen und medizinische Systeme.Verbesserungen durch LPC213x/01-Bausteine:• Schnelle GPIO-Ports ermöglichen ein bis zu 3,5-mal schnelleres Umschalten der Port-Pins als beim ursprünglichen LPC213x. Sie ermöglichen außerdem, dass ein Port-Pin unabhängig von seiner Funktion jederzeit gelesen werden kann.• Dedizierte Ergebnisregister für ADC(s) reduzieren den Interrupt-Overhead.• UART0/1 enthält einen Generator für gebrochene Baudraten, Auto-Bauding-Fähigkeiten und eine vollständig in Hardware implementierte Handshake-Flusssteuerung.• Eine zusätzliche BSB-Steuerung ermöglicht eine weitere Reduzierung des Stromverbrauchs.Schlüsselmerkmale für LPC213x und LPC213x/01• 16/32-Bit-ARM7TDMI-S-Mikrocontroller in einem winzigen LQFP64- oder HVQFN-Gehäuse.• 8/16/32 kB statischer On-Chip-RAM und 32/64/128/256/512 kB On-Chip-Flash-Programmspeicher. Die 128-Bit breite Schnittstelle/Beschleuniger ermöglicht einen Hochgeschwindigkeitsbetrieb mit 60 MHz.• In-System-Programmierung/In-Anwendungs-Programmierung (ISP/IAP) über On-Chip-Bootloader-Software. Löschen eines einzelnen Flash-Sektors oder des gesamten Chips in 400 ms und Programmierung von 256 B in 1 ms.• EmbeddedICE RT- und Embedded Trace-Schnittstellen bieten Echtzeit-Debugging mit dem On-Chip-RealMonitor-Software und Hochgeschwindigkeitsverfolgung der Befehlsausführung.• Ein (LPC2131/32) oder zwei (LPC2134/36/38) 8-Kanal-10-Bit-ADCs bieten insgesamtbis zu 16 Analogeingänge, mit Wandlungszeiten von nur 2,44 µs pro Kanal.• Ein einzelner 10-Bit-DAC bietet einen variablen Analogausgang (LPC2132/34/36/38).• Zwei 32-Bit-Timer/externe Ereigniszähler (mit vier Erfassungs- und vier Vergleichszeitpunkten)Kanäle), PWM-Einheit (sechs Ausgänge) und Watchdog.• Leistungsarme Echtzeituhr mit unabhängiger Stromversorgung und dediziertem 32-kHz-Takteingang.• Mehrere serielle Schnittstellen einschließlich zwei UARTs (16C550), zwei Fast I2C-Busse (400 kbit/s), SPI und SSP mit Pufferung und variabler Datenlänge.• Vektorieller Interrupt-Controller mit konfigurierbaren Prioritäten und Vektoradressen.• Bis zu siebenundvierzig 5 V tolerante Mehrzweck-E/A-Pins in winzigen LQFP64- oder HVQFN Paket.• Bis zu neun kanten- oder pegelsensitive externe Interrupt-Pins verfügbar.• Maximaler CPU-Takt von 60 MHz aus programmierbarer On-Chip-PLL mit Settling verfügbar Zeit von 100 µs.• Integrierter On-Chip-Oszillator arbeitet mit externem Quarz im Bereich von 1 MHz bis 30 MHz und mit externem Oszillator bis zu 50 MHz.• Zu den Energiesparmodi gehören Idle und Power-down.• Individuelle Aktivierung/Deaktivierung von Peripheriefunktionen sowie periphere Taktskalierung unten für zusätzliche Leistungsoptimierung.• Aufwecken des Prozessors aus dem Abschaltmodus über externen Interrupt oder BOD.• Einzelner Stromversorgungschip mit POR- und BOD-Schaltungen:• CPU-Betriebsspannungsbereich von 3,0 V bis 3,6 V (3,3 V ± 10 %) mit 5 V toleranter E/A Pads.
