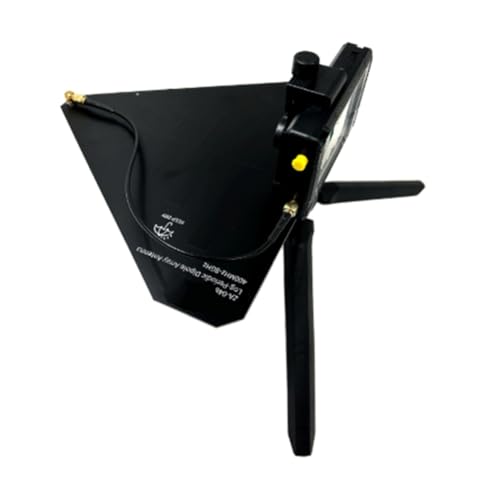

Fuhjythy -048 Logarithmisch-Periodische Dipol-Array-Antenne

Produktbeschreibung

Die Antenne -048 ist eine gedruckte LDPA-Antenne. Dank optimierter Designtechniken konnte die Größe der Antenne deutlich reduziert werden. Sie ist problemlos mit dem ULTRA kompatibel. Dank neuer Technologie können wir den ultraweiten Frequenzbereich von 400 MHz bis 8 GHz auf nur 27 x 23 cm abdecken, allerdings mit einem gewissen Verlust an Niederfrequenz-Richtungsabhängigkeit. Der -048 kann ohne besondere Anforderungen zur Funkpeilung im Frequenzbereich von 1 GHz bis 8,5 GHz eingesetzt werden. Er weist eine gute Richtungsempfindlichkeit auf, wenn er einhändig gehalten wird, und ändert die Richtung mit dem Körper. Der Eingangswiderstand der Antenne beträgt 50 Ω. Die Rückflussdämpfung schwankt, wenn die Antenne an eine 50-Ω- angeschlossen ist. In den meisten Frequenzbändern über 1 GHz beträgt die Rückflussdämpfung höchstens 10 dB und das VSWR liegt bei etwa 2. Im 400 MHz-1 GHz-Band liegt die Rückflussdämpfung höchstens bei 4,5 dB und das VSWR bei etwa 4. Bei Frequenzen unter 400 MHz steigt das VSWR stark an. Wir haben es so konzipiert, dass es so niederfrequent wie möglich angepasst und gerichtet ist, mussten jedoch aufgrund der begrenzten Antennenfläche etwas von der Niederfrequenzrichtung einbüßen. Bitte beachten Sie die nachstehenden Vergleichstabellen für Verstärkung und Vorder-/Rückseite.
