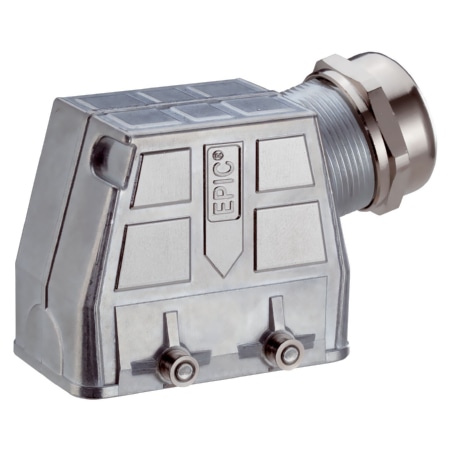

70250210 - EPIC ULTRA H-B 10 TS QB 7-15 (1) 70250210

Produktbeschreibung

Hersteller-Artikelnummer: 70250210 - EPIC ULTRA H-B 10 TS QB 7-15 (1) 70250210, Breite=42 mm, Höhe=61 mm, Tiefe=72 mm, Ausführung des Gehäuses=Steckergehäuse, Werkstoff des Gehäuses=Zink, Beschichtung Gehäuse=sonstige, Gehäusefarbe=grau, Anordnung der Kabelzuführung=seitlich, Bügellage=Unterteil, Mit Kabelverschraubung=nein, Befestigungsart der Kabelverschraubung=metrisch, Mit Klappdeckel=nein, Mit Stutzen=nein, Mit Dichtung=nein, Anzahl der Leitungseinführungen=1, Art der Verriegelung=Querbügel, Brennbarkeitsklasse des Isolierstoffs nach UL 94=HB, Betriebstemperatur=-40..100 °C, EMV-Ausführung=ja, Korrosionsbeständig=ja, UV-beständig=nein, Schutzart (IP), montiert=IP65, Tüllengehäuse EPIC(R) ULTRA H-B 10 TS QB 7-15 (1). Tüllengehäuse. Baugröße: 10B. Steckverbinder Bauform: Standard. Querbügel. Anzahl der Leitungseinführungen: 1. Zinklegierung, vernickelt. EMV Abschirmung. IP-Schutzart gesteckt: IP 68 - 1m (10h). Anwendungsgebiete: Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen. Hält hohen chemischen und mechanischen Belastungen stand. Für den Außenbereich geeignet. Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist. Bei modularer Steckverbinderbestückung auch zur Signal- und Datenübertragung geeignet. Speziell für Umgebungen, in denen das Produkt mit Wasser, Reinigungsmitteln und salzhaltigen Stoffen in Berührung kommt. Zur Verwendung mit vielen EPIC(R) Rechtecksteckverbinder-Einsätzen bzw -Moduleinsätzen. Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen. Nutzen: Der Pfeil als neues Designelement auf der Gehäuseoberfläche ist einfach ertastbar und vereinfacht das Stecken in räumlich beengten und ggf schlecht einsehbaren Anwendungsbereichen. Entspricht verriegelt Schutzart IP 68 . Die Gehäusevarianten lassen verschiedene Klemmbereiche zu (7 - 15 mm oder 11 - 21 mm). UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum. VDE-geprüfte Qualität. Mit seitlichem Kabeleingang für eine geordnete Leitungsverlegung und um eine übermäßige Biegung der Leitung zu verhindern. Das Tüllengehäuse ist mit vielen marktüblichen Gehäusen (Anbau-, Sockel- oder Kupplungsgehäuse) steckbar. Die Verriegelung erfolgt über Edelstahl-Querbügel am Gegengehäuse . Bei Artikelnamen mit Zusatz BRUSH wird die integrierte Kabelverschraubung durch unsere innovative SKINTOP(R) BRUSH-Messingbürste ergänzt, die eine 360°-Kontaktierung des Kupferabschirmgeflechts und somit eine noch wirksamere Ableitung der Störsignale ermöglicht Die Bürstendrähte ermöglichen eine einfachere Montage des Steckverbinders und erhalten die lückenlosen 360°-Abdeckung des Kupferabschirmgeflechts . Die integrierte SKINTOP(R) Kabelverschraubung aus Messing dient der abdichtenden und zugentlastenden Leitungseinführung Im Vergleich zu Gehäusen, bei denen die Kabelverschraubung separat hinzukommt, ist die Gesamtgröße des Gehäuses platzsparender. Schutzart nach NEMA 250 klassifiziert sowie nach UL50E geprüft 𪛤
