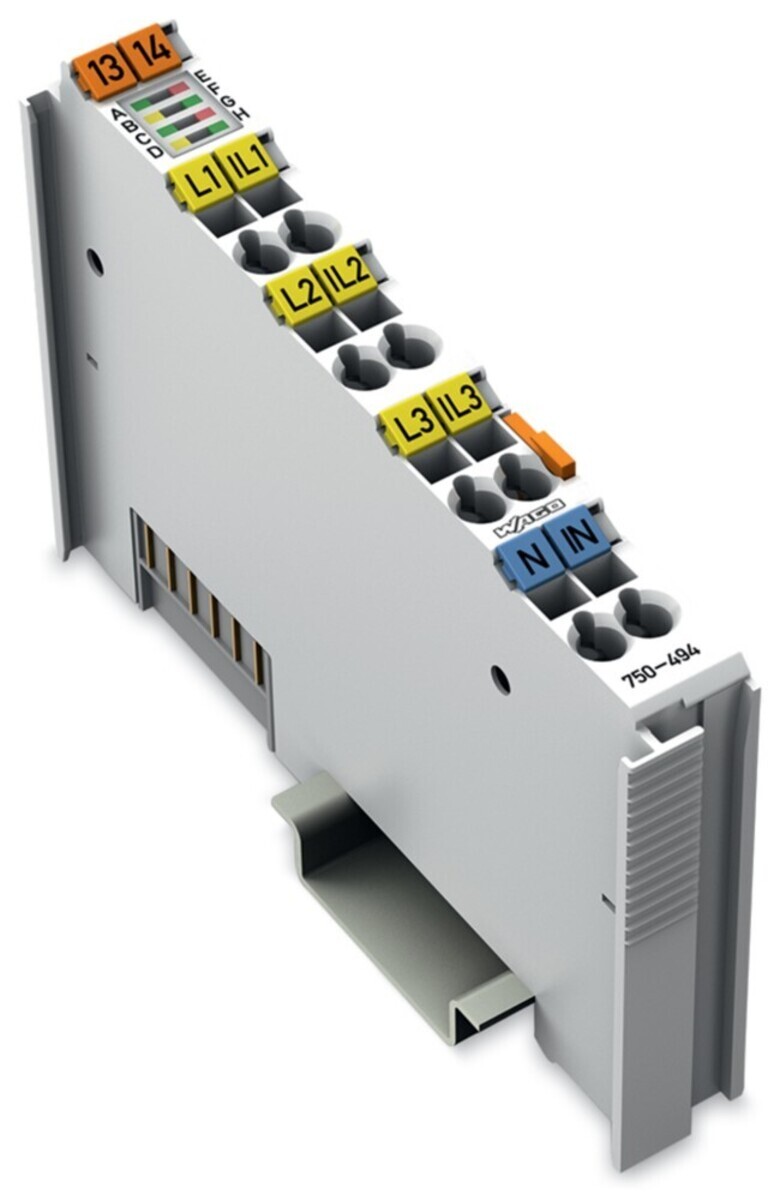

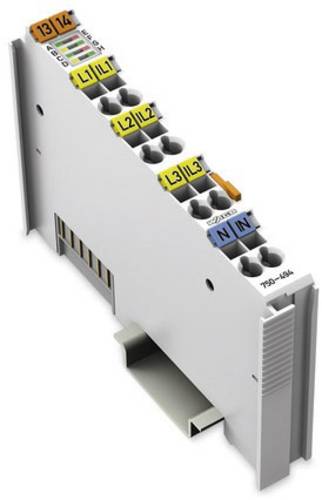

WAGO GmbH & Co. KG Leistungsmessklemme 750-494

Produktbeschreibung

WAGO GmbH & Co. KG Leistungsmessklemme 750-494

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Leistungsmessklemme 3-phasig
Typ:750-494
Versorgungsspannung bei AC 50 Hz:277 V
Versorgungsspannung bei AC 60 Hz:277 V
Versorgungsspannung bei DC:5 V
Spannungsart der Versorgungsspannung:DC
Eingang, Strom:ja
Eingang, Spannung:ja
Eingang, Widerstand:nein
Eingang, Widerstandsthermometer:nein
Eingang, Thermoelement:nein
Eingangssignal konfigurierbar:nein
Auflösung der Analogeingänge:24 Bit
Ausgang, Strom:nein
Ausgang, Spannung:nein
Ausgangssignal konfigurierbar:nein
Anzahl der analogen Eingänge:6
Analoge Eingänge konfigurierbar:nein
Analoge Ausgänge konfigurierbar:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:nein
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:ja
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Systemkomponente:ja
Schutzart (IP):IP20
Ausführung des elektrischen Anschlusses:Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:nein
Fronteinbau möglich:nein
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub:ATEX Staub-Ex-Schutz, Kat. 3D
Breite:12 mm
Höhe:100 mm
Tiefe:67,8 mm

WAGO GmbH & Co. KG Leistungsmessklemme 750-494: weitere Details

3-Phasen-Leistungsmessung AC 480 V 1 ADas 3-Phasen-Leistungsmessmodul 750-494 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes. Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen. Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist. Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt alle Messgrößen wie Blind-/Schein-/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglichen somit, über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die 4-Quadranten-Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder -erzeuger handelt.

Geliefert wird: WAGO GmbH & Co. KG Leistungsmessklemme 3-phasig 750-494, Verpackungseinheit: 1 Stk., EAN: 4050821548232
