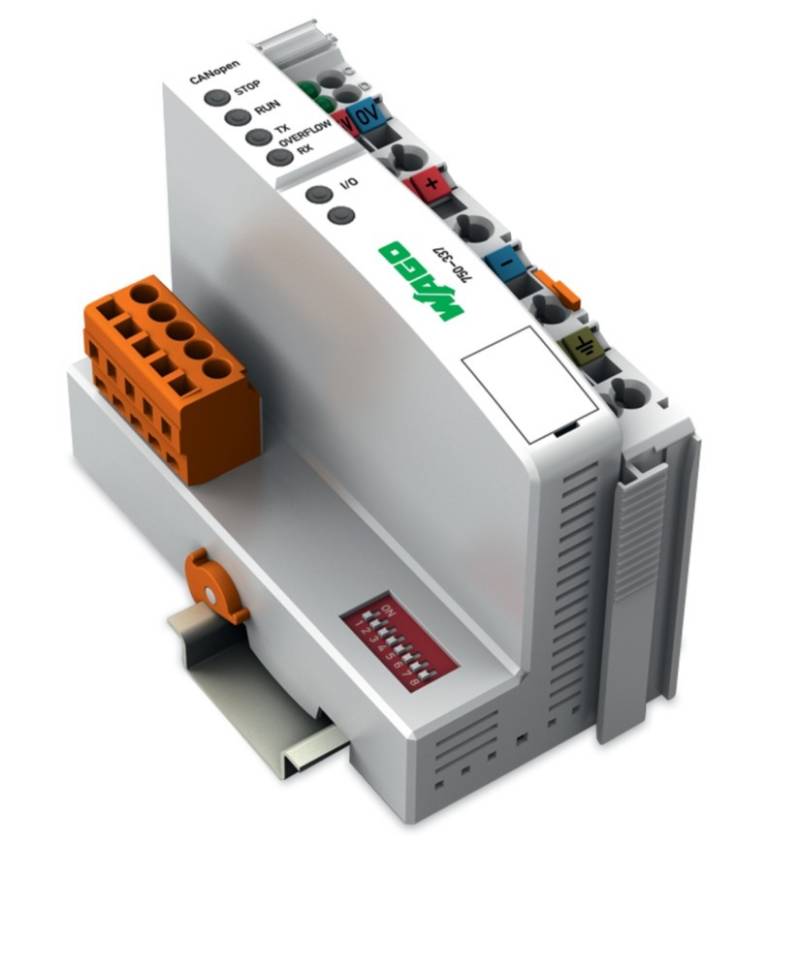

WAGO GmbH & Co. KG Feldbuskoppler 750-337

Produktbeschreibung

WAGO GmbH & Co. KG Feldbuskoppler 750-337

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Feldbuskoppler CAN (Can-open)
Typ:750-337
Mit integrierter Stromversorgung:ja
Eingangsspannung bei DC:24 V
Art der Eingangsspannung:DC
Max. Eingangsstrom bei DC:0,5 A
Anzahl der HW-Schnittstellen sonstige:1
Mit optischer Schnittstelle:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:nein
Unterstützt Protokoll für CAN:ja
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:nein
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Systemkomponente:ja
Schutzart (IP):IP20
Anzahl der Steckplätze:1
Mit steckbaren Baugruppen, digitale E/A:ja
Mit steckbaren Baugruppen, analoge E/A:ja
Mit steckbaren Baugruppen, Kommunikationsmodule:ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module:ja
Mit steckbaren Baugruppen, Zentralmodule:ja
Mit steckbaren Baugruppen, sonstige:ja
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit Potentialtrennung:ja
Feldbusanschluss über seperaten Buskoppler möglich:nein
Mit Buskoppler für modularen Stationsaufbau:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:nein
Fronteinbau möglich:nein
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub:ATEX Staub-Ex-Schutz, Kat. 3D
Breite:51 mm
Höhe:100 mm
Tiefe:71,09999999 mm

WAGO GmbH & Co. KG Feldbuskoppler 750-337: weitere Details

Feldbuskoppler CANopen MCSDieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem CANopen-Feldbus. Die Daten werden mit PDOs und SDOs übertragen.Der Buskoppler erkennt alle gesteckten I/O-Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch byteweise) Klemmen handeln.Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den CANopen-Bus eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den CANopen-Bus ausgegeben.Die Daten der analogen Klemmen werden in der Reihenfolge ihrer Position nach dem Buskoppler in die PDOs gemappt. Die Bits der digitalen Klemmen werden zu Bytes zusammengfügt und ebenfalls in die PDOs gemappt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.Die Einträge in dem Objektverzeichnis können nach Bedarf auf die 32 Rx PDOs und 32 Tx PDOs gemappt werden.Der gesamte Eingangs- und Ausgangsdatenbereich kann mit den SDOs übertragen werden.Per Software können Platzhalterklemmen gesetzt werden.

Geliefert wird: WAGO GmbH & Co. KG Feldbuskoppler CAN (Can-open) 750-337, Verpackungseinheit: 1 Stk., EAN: 4045454526900
