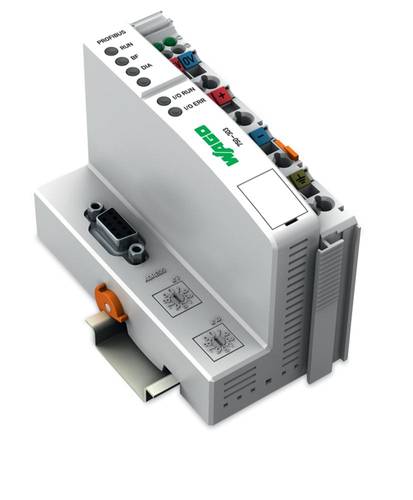

WAGO GmbH & Co. KG Feldbuskoppler 750-303

Produktbeschreibung

WAGO GmbH & Co. KG Feldbuskoppler 750-303

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Feldbuskoppler DP/FMS 12 MBD
Typ:750-303
Mit integrierter Stromversorgung:ja
Eingangsspannung bei DC:24 V
Art der Eingangsspannung:DC
Max. Eingangsstrom bei DC:0,5 A
Anzahl der HW-Schnittstellen seriell RS-485:1
Mit optischer Schnittstelle:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:ja
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:nein
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Systemkomponente:ja
Schutzart (IP):IP20
Anzahl der Steckplätze:1
Mit steckbaren Baugruppen, digitale E/A:ja
Mit steckbaren Baugruppen, analoge E/A:ja
Mit steckbaren Baugruppen, Kommunikationsmodule:ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module:ja
Mit steckbaren Baugruppen, Zentralmodule:ja
Mit steckbaren Baugruppen, sonstige:ja
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit Potentialtrennung:ja
Feldbusanschluss über seperaten Buskoppler möglich:nein
Mit Buskoppler für modularen Stationsaufbau:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:nein
Fronteinbau möglich:nein
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub:ATEX Staub-Ex-Schutz, Kat. 3D
Breite:51 mm
Höhe:100 mm
Tiefe:71,09999999 mm

WAGO GmbH & Co. KG Feldbuskoppler 750-303: weitere Details

Feldbuskoppler PROFIBUS DP 1. Generation 12 MBdDieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem PROFIBUS-Feldbus.Der Buskoppler erkennt alle gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.Über den PROFIBUS-Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet.Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den PROFIBUS eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den PROFIBUS ausgegeben.Die Daten der analogen Module werden in der Reihenfolge ihrer Position nach dem Buskoppler in den automatisch erstellten Prozessabbild abgelegt. Die Bits der digitalen Module werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.

Geliefert wird: WAGO GmbH & Co. KG Feldbuskoppler DP/FMS 12 MBD 750-303, Verpackungseinheit: 1 Stk., EAN: 4045454659431
