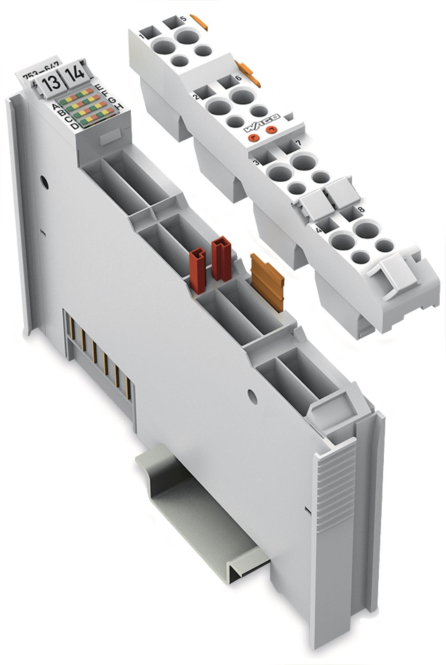

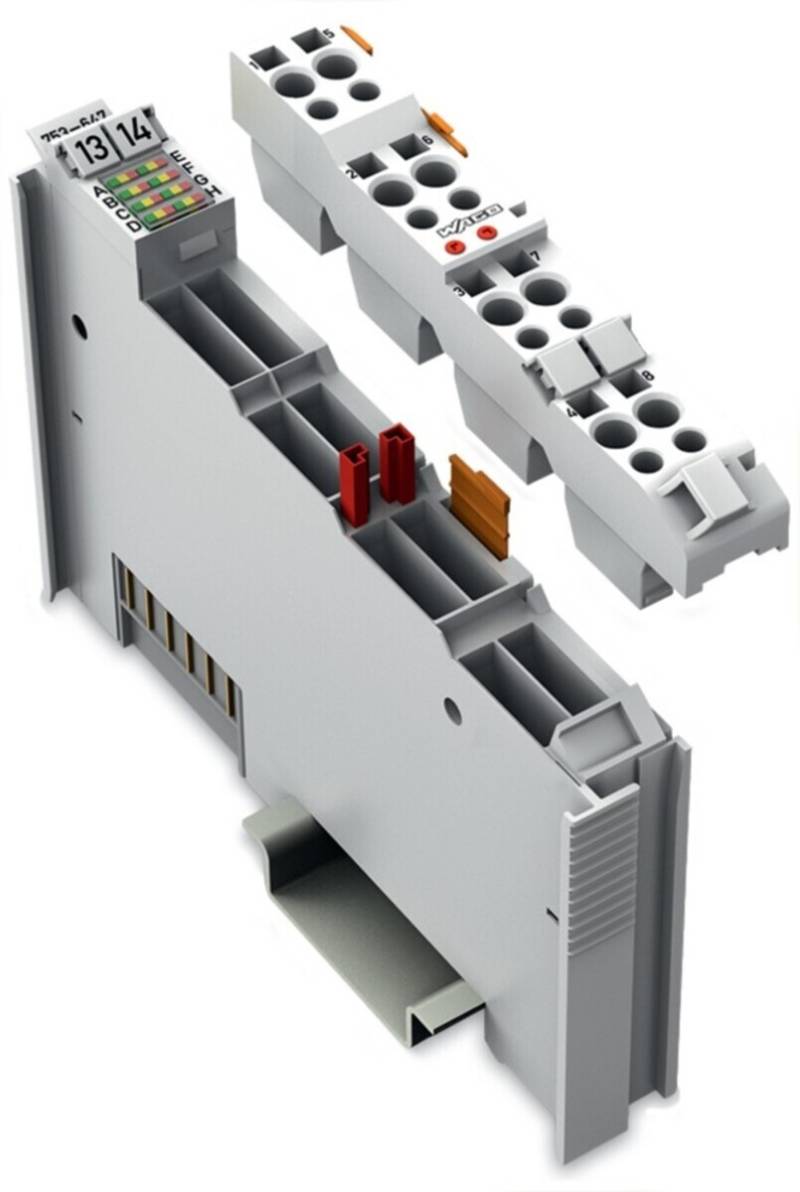

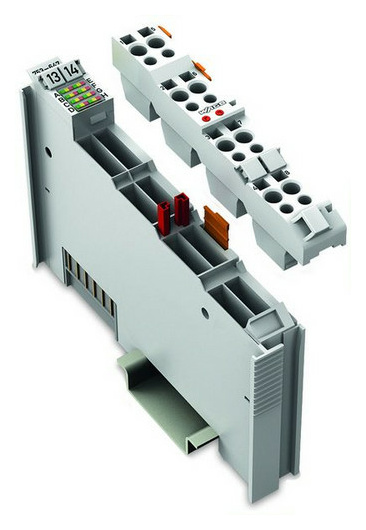

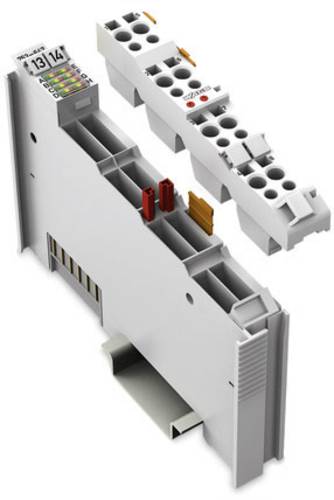

WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647

Produktbeschreibung

WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:DALI-Multi-Master-Klemme
Typ:753-647
Versorgungsspannung bei DC:18 V
Spannungsart der Versorgungsspannung:DC
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:nein
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:ja
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard eGPRS:nein
Funkstandard GSM:nein
Funkstandard LTE:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Systemkomponente:nein
Schutzart (IP):IP20
Mit Potentialtrennung:ja
Feldbusanschluss über seperaten Buskoppler möglich:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:nein
Fronteinbau möglich:nein
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ohne
Explosionsschutz-Kategorie für Staub:ohne
Breite:12 mm
Höhe:100 mm
Tiefe:69 mm

WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647: weitere Details

DALI-Multi-MasterDer DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder stand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)

Geliefert wird: WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647, Verpackungseinheit: 1 Stk., EAN: 4050821475712
