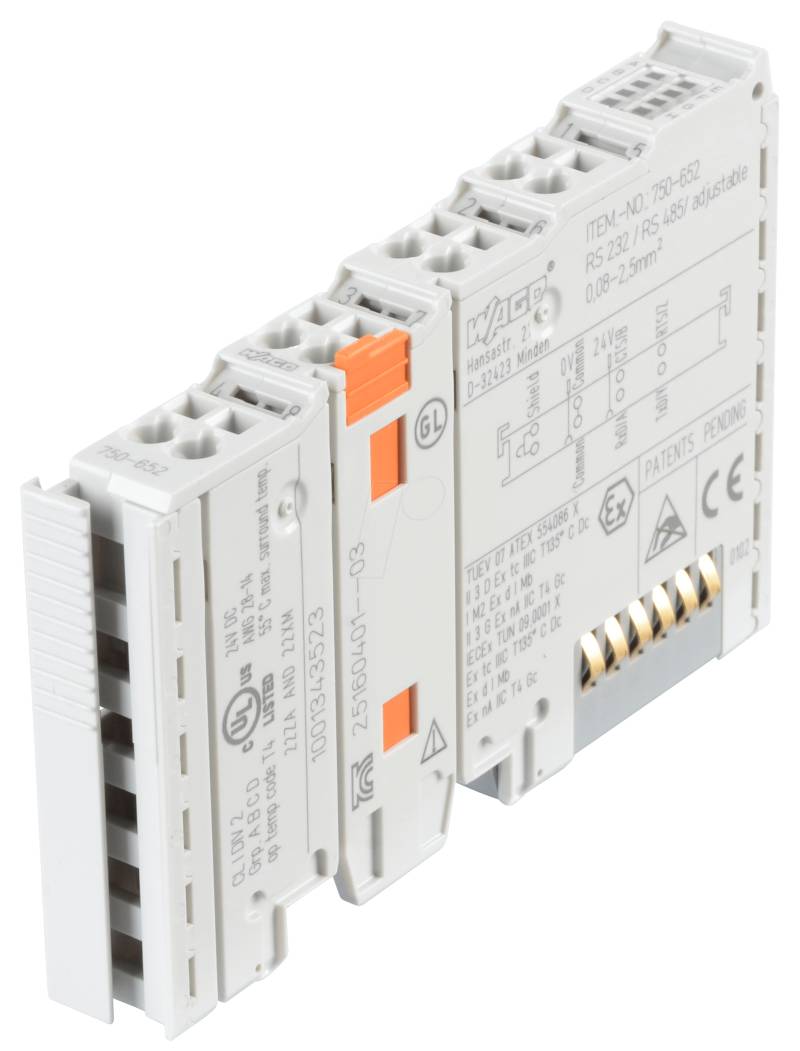

WAGO 750-652 - Serielle Schnittstelle RS-232 C / RS-485, lichtgrau

Produktbeschreibung

Die serielle Schnittstellenklemme ermöglicht den Anschluss von Geräten mit RS-485, RS-422 oder RS-232-Schnittstelle (wahlweise) an das WAGO-I/O-SYSTEM 750. Damit lassen sich auch Gateways von den durch das WAGO-I/O-SYSTEM 750 unterstützten Feldbussen zu einer seriellen Schnittstelle realisieren. Die Busklemme unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbus-Master. Hierdurch wird ein breiter Anwendungsbereich der seriellen Schnittstellenklemme erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbus-Master flexibel programmiert werden.Der 2560 Byte große Empfangspuffer ermöglicht den Einsatz der Busklemme auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.Der 512 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.Die Klemme ist über WAGO-I/O-CHECK oder GSD-Dateien frei konfigurierbar und ermöglicht durch eine flexible Wahl der Baudrate und der Datenbreite eine optimale Anpassung an die jeweilige Applikation.Kompatibel zu Kopplern/Controllern:Siehe Handbuch Kapitel 3 GerätebeschreibungDatenbreite intern: 1 x 46/1 x 22/1 x 6 Byte In/Out (parametrierbar), 2 Byte Steuer/StatusBitübertragung: RS-485/-422: ISO 8482 / DIN 66259 - 4, RS-232: EIA/TIA-232-FÜbertragungskanäle: 1 TxD / 1 RxD, Vollduplex, Halbduplex 7 oder 8 Bit Daten, 1 oder 2 StoppbitÜbertragungsstrecke: RS-485/-422: max. ca. 1000 m Twisted Pair, RS-232: max. 40 m
