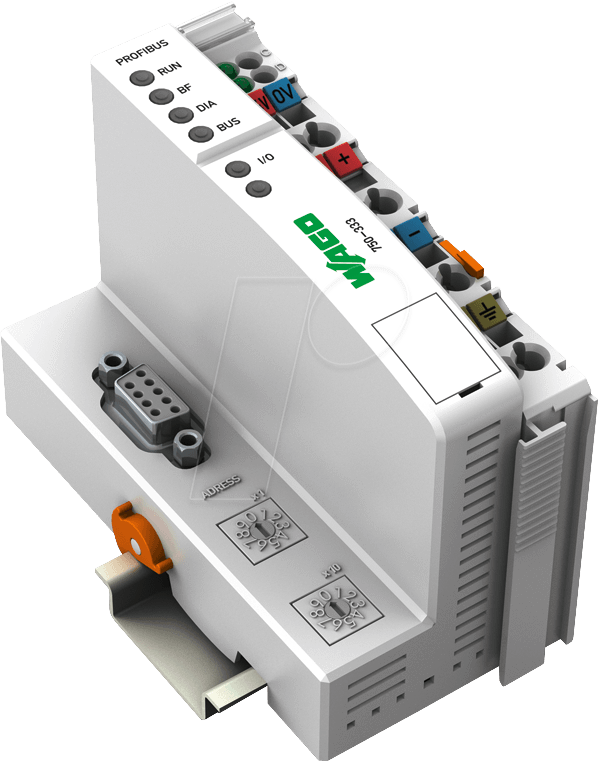

WAGO 750-333 - PROFIBUS DP/V1 Feldbus-Koppler 12 Mbaud

Produktbeschreibung

Feldbuskoppler PROFIBUS DP/V112 Mbaud, digitale und analoge SignaleDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller Busklemmen des WAGO-I/O-SYSTEM auf PROFIBUS DP ab. Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Busklemmen mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden. Weiterhin besteht die Möglichkeit, projektierte Busklemmen zu deaktivieren.Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen. Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit enfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.Systemdaten• Anzahl der Koppler am Master: 96 mit Repeater• Anzahl der E-/A-Punkte ca. 6000 (masterabhängig)• Übertragungsmedium Cu-Kabel entsprechend EN 50170• Max. Bussegmentlänge 100 m ... 1200 m (baudratenabhängig / kabelabhängig)• Übertragungsrate 9,6 kbaud ... 12 Mbaud• Übertragungszeit typ. 1 ms (10 Koppler, je 32 digitale E/A und 12 Mbaud) max. 3,3 ms• Busanschluss 1 x D-Sub 9, Buchse
