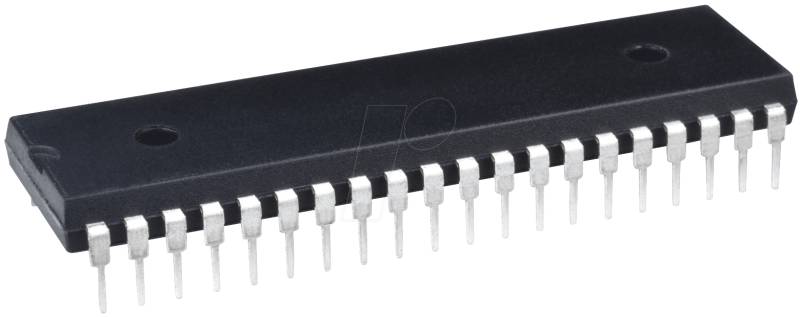

W65C21S6TPG-14 - 65xx/68xx Peripherie Schnittstellenadapter, PDIP-40

Produktbeschreibung

Der WDC W65C21 (W65C21N und W65C21S) ist ein sehr flexibler Peripheral Interface Adapter (PIA) für Verwendung mit WDC's 65xx, 68xx und anderen 8-bit Mikroprozessorfamilien.Der W65C21 bietet programmierte Mikroprozessorsteuerung von bis zu zwei Peripheriegeräten (Port A und Port B). Die Steuerung der Peripheriegeräte erfolgt über zwei bidirektionale 8-Bit-E/A-Ports mit individuell gestalteten Datenrichtungsregistern. Die Datenrichtungsregister ermöglichen die Auswahl der Datenflussrichtung (Eingang oder Ausgang) an jedem E/A-Anschluss. Die Datenflussrichtung kann zeilenweise ausgewählt werden, wobei Eingangs- und Ausgangsleitungen innerhalb desselben Ports gemischt werden können.Ausgangsleitungen innerhalb desselben Ports gewählt werden. Die ''Handshake''-Interrupt-Steuerungsfunktion wird durch vier periphere Steuerleitungen. Diese Fähigkeit verbessert die Kontrolle über die Datenübertragungsfunktionen zwischen dem Mikroprozessor und Peripheriegeräten sowie die bidirektionale Datenübertragung zwischen W65C21 Peripherie Schnittstellenadaptern in Multiprozessorsystemen.Besondere MerkmaleLow Power CMOS N-Well Silizium-Gate-Technologieder W65C21N ist ein Ersatz für die NMOS- und CMOS-Bausteine 6521 und 6821 mit Strombegrenzungswiderständender W65C21S hat einen geringeren Stromverbrauch, ist schneller und verfügt über Direktantriebsausgänge ohne Strombegrenzungswiderstände. Hochgeschwindigkeits-/Niedrigleistungsersatz für Motorola/Rockwell/AMI/MOSTechnology/MOSTEK/HITACHI/ ST Microelectronics/GTE/CMD 6520, 6521, 6820, 6821 PIA'szwei bidirektionale 8-Bit-E/A-Ports mit individueller Steuerung der Datenrichtung.automatische ''Handshake''-Steuerung von Datenübertragungenzwei Interrupts (einer für jeden Port) mit Programmsteuerungstatischer Betrieb bis 14 MHz, mit Hochgeschwindigkeitsausgängen für Port A und CA2.industrieller Temperaturbereichkompatibel mit den Mikroprozessorfamilien 65xx und 68xx
