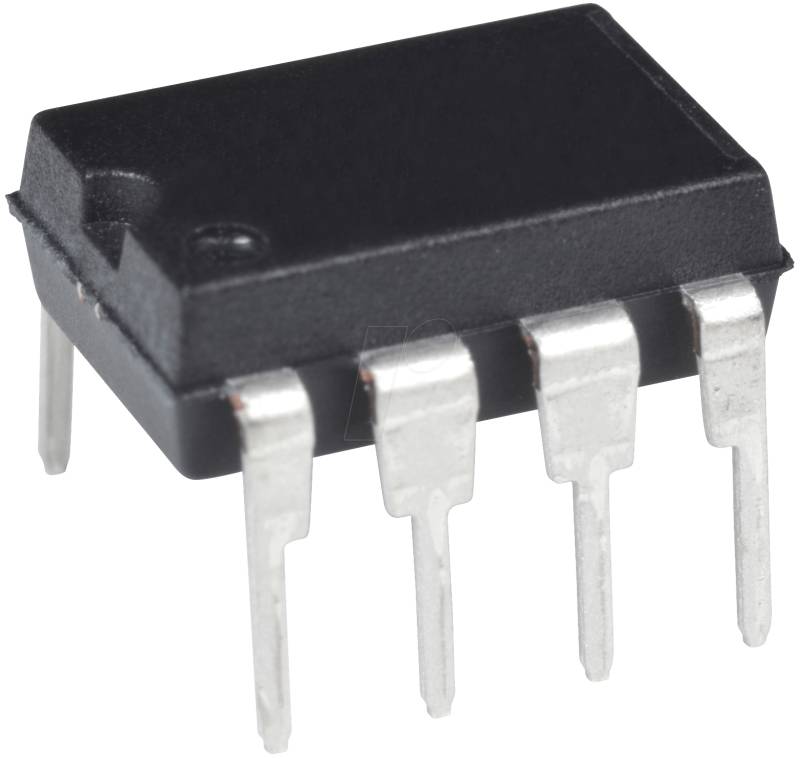

UC3844BNG - Current-Mode-PWM-Regler 1 A, 12 - 30 V, 250 kHz, DIP-8

Produktbeschreibung

UC3844B, UC3845B, UC2844B, UC2845BLeistungsstarke Current-Mode-ControllerBeschreibung:Die Serien UC3844B, UC3845B sind hochleistungsfähige Festfrequenz-Stromregler. Sie sind speziell für Off-Line- und Gleichspannungswandler-Anwendungen konzipiert und bieten dem Entwickler eine kostengünstige Lösung mit minimalen externen Komponenten. Diese integrierten Schaltungen verfügen über einen Oszillator, eine temperaturkompensierte Referenz, einen Fehlerverstärker mit hoher Verstärkung, einen Komparator zur Strommessung und einen Hochstrom-Totem-Pol-Ausgang, der sich ideal zur Ansteuerung eines Leistungs-MOSFETs eignet. Ebenfalls enthalten sind Schutzfunktionen, bestehend aus Eingangs- und Referenzunterspannungs-Lockouts, jeweils mit Hysterese, zyklusweiser Strombegrenzung, einem Latch für die Einzelimpulsmessung und einem Flip-Flop, das den Ausgang in jedem zweiten Oszillator-Zyklus ausblendet, so dass die Totzeiten am Ausgang von 50% bis 70% programmiert werden können.Diese Bausteine sind in einem 8-poligen Dual-in-Line- und Oberflächenmontage-Kunststoffgehäuse (SOIC-8) sowie in einem 14-poligen Kunststoffgehäuse für Oberflächenmontage (SOIC-14) erhältlich. Das SOIC-14-Gehäuse hat separate Stromversorgungs- und Masse-Pins für die Totem-Pol-Ausgangsstufe.Der UCX844B hat UVLO-Schwellenwerte von 16V (ein) und 10V (aus), ideal geeignet für Offline-Wandler. Der UCX845B ist mit UVLO-Schwellen von 8,5V (ein) und 7,6V (aus) für Anwendungen mit niedrigeren Spannungen ausgelegt.Features:• Getrimmter Oszillator für präzise Frequenzsteuerung• Garantierte Oszillatorfrequenz bei 250 kHz• Current-Mode-Betrieb bis 500 kHz Ausgangs-Schaltfrequenz• Ausgangs-Totzeit einstellbar von 50% bis 70%• Automatische Vorwärtskompensation• Selbsthaltende PWM für zyklusweise Strombegrenzung• Intern trimmbare Referenz mit Unterspannungsabschaltung• Hochstrom-Totem-Pole-Ausgang• Unterspannungssperre mit Hysterese• Niedriger Einschalt- und Betriebsstrom• Diese Geräte sind Pb-frei und RoHS-konform• NCV-Präfix für Automobil- und andere Anwendungen, die Besondere Anforderungen an Standort- und Steuerungsänderungen; AEC-Q100 Qualifiziert und PPAP-fähig
