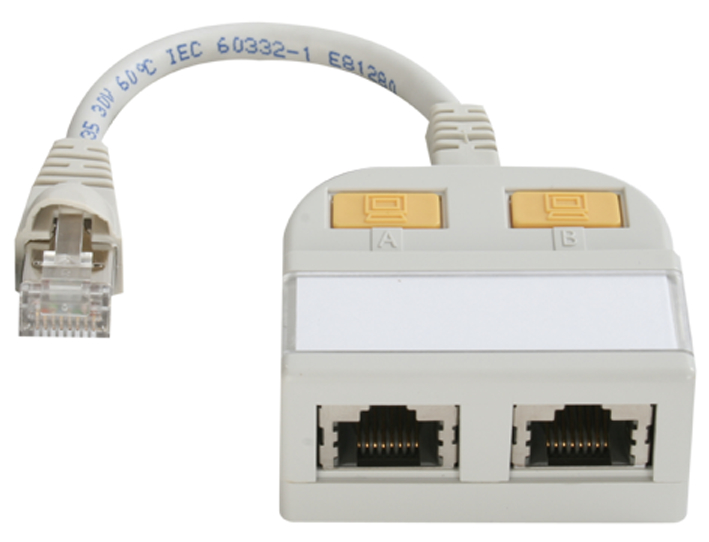

Telegärtner T-Adapter mit Kabelanschluß Kat.5e, 10BaseT/ISDN

Telegärtner Modular-T-Adapter 100023153 Hersteller:Telegärtner Bezeichnung:Modular-T-Adapter 1x10/100BT,1xISDN/g. Typ:100023153 Anschluss 1:RJ45 8(8) Ausführung Anschluss 1:Stecker Anschluss 2:2x RJ45 8(4) Ausführung Anschluss 2:Buchse Kabellänge:0,15 m Mit Abschlusswiderstand:nein Geschirmt:ja Telegärtner Modular-T-Adapter 100023153: weitere Details Leistungsmerkmale:Angespritzter Knickschutz,Anschlusskabel 150 mm lang, zugentlastet, RJ45-Stecker mit Verriegelungshebelschutz,Beschriftungsfeld mit Klarsichtfenster,Geschirmt und ungeschirmt,Halogenfreies Kunststoffgehäuse, Farbe lichtgrau RAL 7035,Kennzeichnung der Ausgänge durch eingesteckte Farbsymbole für Daten oder Telefon,Schaltbildaufkleber auf der Unterseite,Zur Aufteilung eines 8-adrigen RJ45-Ausgangs auf verschiedene 4-adrige Anwendungen: 2x10/100BaseT, 2xToken Ring, 10/100BT/ISDNAnmerkungen: T-Adapter S, 10/100BT/ISDNBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: geschirmt, Ausgang 1x10/100BaseT / 1xISDNFarbe: lichtgrau RAL 7035 Geliefert wird: Telegärtner Modular-T-Adapter 1x10/100BT,1xISDN/g. 100023153, Verpackungseinheit: 1 Stk., EAN: 4018359227401

Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN

Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN Teleg„rtner T-Adapter mit Kabelanschluá Kat.5e, 10BaseT/ISDN

Der Adapter, eingebaut in ein Kunststoffgehäuse, teilt einen 8-adrig angeschlossenen RJ45-Ausgang auf zwei Buchsen mit je 4-adriger Kontaktbelegung auf. Das 15 cm lange Anschlusskabel ist mit einem RJ45-Stecker verbunden, der in den Ausgang der Dose bzw. des Verteilers eingesteckt wird. In die beiden RJ45-Buchsen am Adapter-Ausgang werden dann die Anschlusskabel zum Teilnehmer bzw. zur nächsten Verteilerbuchse eingesteckt. Die Ausgänge zu den Teilnehmern sind durch farbige Einstecksymbole für Daten- bzw. Telefonanschluss gekennzeichnet. Ein Beschriftungsschild unter einer transparenten Abdeckung bietet Raum für die Kennzeichnung der Ausgänge. Auf der Unterseite des Adapter-Gehäuses befindet sich ein Etikett mit der Angabe der Kontaktbelegung, so dass bei weiteren Eingriffen, die Verteilstruktur nachvollziehbar ist.Die Modular T-Adapter ermöglichen ohne Eingriff in die bestehenden Netzstrukturen eine Verdoppelung der Anschlüsse durch Kabelsharing. Ausführungen für die Netztopologien Ethernet, Token Ring sowie für die Kombination Ethernet/ISDN in verschiedenen Ausführungen - geschirmt oder ungeschirmt - sind lieferbar. Wichtig: Je ein Adapter ist am Rangierverteiler (2 Eingänge vom Hub/Switch) und an der Anschlussdose (2 Ausgänge zu den Endgeräten) einzustecken!Sind in einem Datennetz alle verfügbaren Anschlüsse belegt, treten Probleme spätestens dann auf, wenn neue Teilnehmer hinzukommen. Eine Lösung wäre hier die Verlegung zusätzlicher Ka

Der Adapter, eingebaut in ein Kunststoffgehäuse, teilt einen 8-adrig angeschlossenen RJ45-Ausgang auf zwei Buchsen mit je 4-adriger Kontaktbelegung auf. Das 15 cm lange Anschlusskabel ist mit einem RJ45-Stecker verbunden, der in den Ausgang der Dose bzw. des Verteilers eingesteckt wird. In die beiden RJ45-Buchsen am Adapter-Ausgang werden dann die Anschlusskabel zum Teilnehmer bzw. zur nächsten Verteilerbuchse eingesteckt. Die Ausgänge zu den Teilnehmern sind durch farbige Einstecksymbole für Daten- bzw. Telefonanschluss gekennzeichnet. Ein Beschriftungsschild unter einer transparenten Abdeckung bietet Raum für die Kennzeichnung der Ausgänge. Auf der Unterseite des Adapter-Gehäuses befindet sich ein Etikett mit der Angabe der Kontaktbelegung, so dass bei weiteren Eingriffen, die Verteilstruktur nachvollziehbar ist. Die Modular T-Adapter ermöglichen ohne Eingriff in die bestehenden Netzstrukturen eine Verdoppelung der Anschlüsse durch Kabelsharing. Ausführungen für die Netztopologien Ethernet, Token Ring sowie für die Kombination Ethernet/ISDN in verschiedenen Ausführungen - geschirmt oder ungeschirmt - sind lieferbar. Wichtig: Je ein Adapter ist am Rangierverteiler (2 Eingänge vom Hub/Switch) und an der Anschlussdose (2 Ausgänge zu den Endgeräten) einzustecken! Sind in einem Datennetz alle verfügbaren Anschlüsse belegt, treten Probleme spätestens dann auf, wenn neue Teilnehmer hinzukommen. Eine Lösung wäre hier die Verlegung zusätzlicher Kabel, die Installation weiterer Verteilfelder und Dosen. Doch dies ist wegen der meist schlechten Zugänglichkeit zu den Installationskanälen sehr aufwändig..

Der Modular T-Adapter dient zur Aufteilung eines 8-adrigen RJ-45 Ausgangs auf 2 4-adrige Anwendungen Anschlusskabel 150 mm lang, zugentlastet, mit RJ-45 Stecker Halogenfreies Kunststoffgehäuse (Farbe: lichtgrau RAL 7035) mit 2 RJ-45 Buchsen Kennzeichnung der Ausgänge durch eingesteckte Farbsymbole für Daten oder Telefon Schaltbildaufkleber auf der Unterseite Beschriftungsfeld mit Klarsichtfenster Kat. 5 nach ISO/IEC 11801 Hinweis: T-Adapter kann nur paarweise eingesetzt werden Technische Daten Hersteller TELEGÄRTNER KARL GÄRTNER Herstellernummer J00029A0013 Produktgruppe Anschlusstechnik TP Speditionsware nein Schirmungstyp geschirmt Übertragungsqualität Cat5e / Class D Farbe lichtgrau RAL 7035 Material (Gehäuse) Kunststoff halogenfrei ja Bruttogewicht 0.054 kg / inklusive Verpackung
