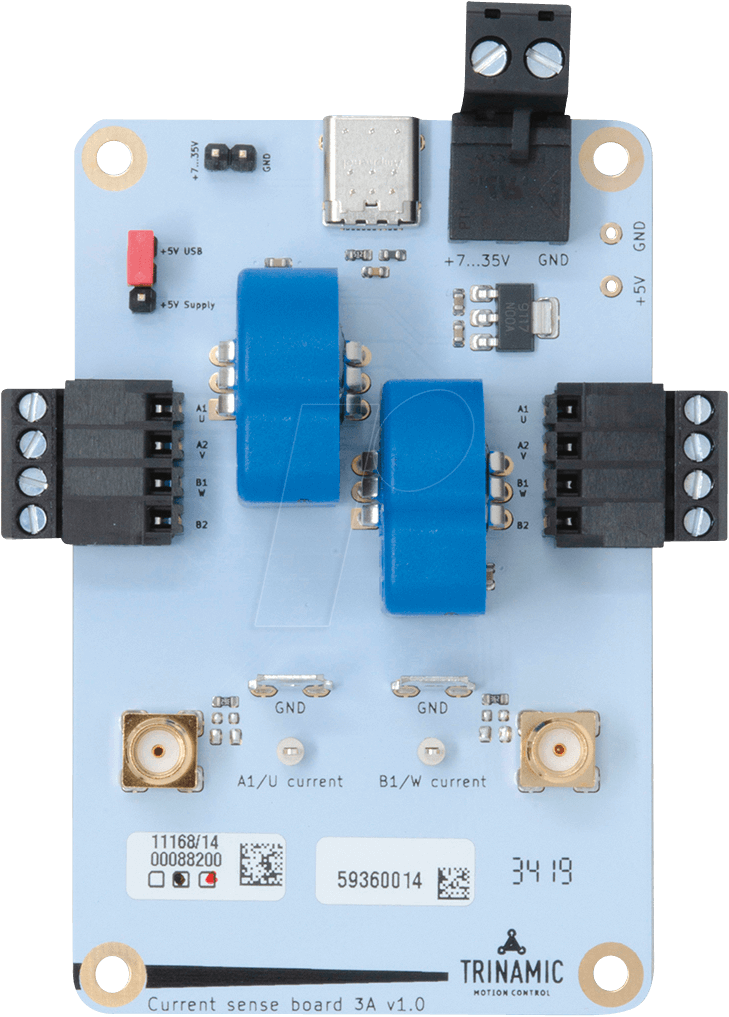

TMCM-0013-3A - Board zur Phasenstrommessung, 3A, 7…35V

Produktbeschreibung

Mit dem Board TMCM-0013-3A zur Phasenstrommessung bietet Trinamic eine kostengünstige und einfache Alternative zum Testen und Tunen von Anwendungen. Mittels Standard-Tastköpfen oder der SMA-2-BNC-Anschlüsse können Ingenieure ohne den Einsatz teurer Strommesszangen den optimalen Strom für ihre Motoren und Anwendungen sicherstellen.Die TMCM-0013-3A Boards unterstützten einen maximalen Messbereich von 19,2A und unterscheiden sich lediglich in ihrem Linearbereich, der bei 2A liegt. Alle Boards sind sowohl für Schrittmotoren, BLDC- als auch für DC-Motoren geeignet. Bei Strommessungen von BLDC Motoren kann der dritte Phasenstrom mathematisch im Oszilloskop bestimmt werden. Neben der Motorstrommessung bietet sich das TMCM-0013-3A ebenso gut für andere Strommessungen an. Beispielsweise kann das Modul zur Stromerfassung in der Versorgungsleitung genutzt werden. Features und Vorteile• Messung von 2 Motorströmen• Stromversorgung über USB-C oder externe Spannungsversorgung 7...35V• Linearbereich von +/-3A• 19,2A maximaler Messbereich • Anschluss an ein Oszilloskop über SMA-2-BNC-Kabel oder Standard-Tastköpfe
