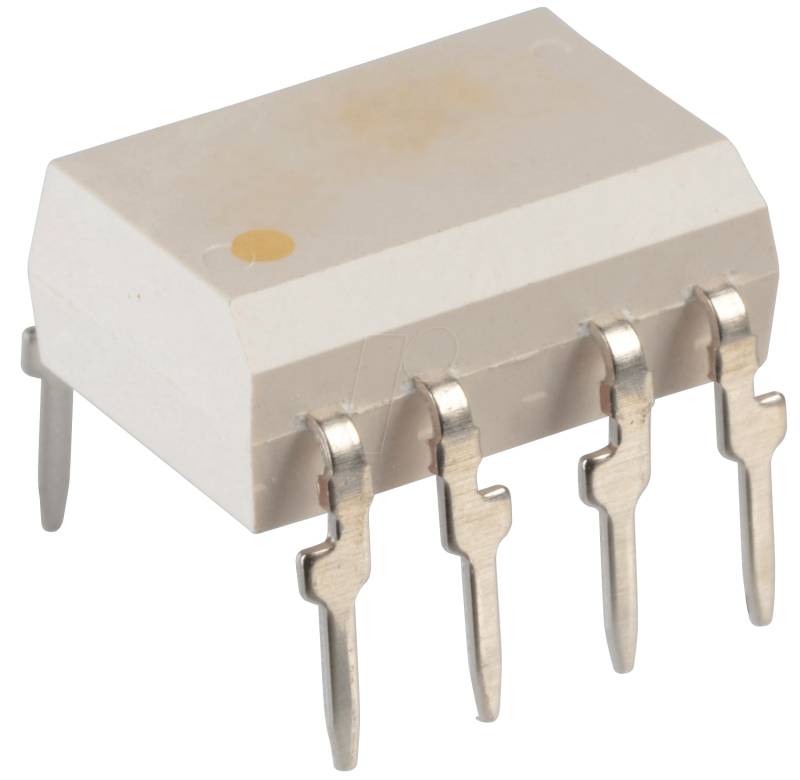

TLP 250H(F) - Optokoppler Logik-Ausgang Totem-Pol , 1-fach, DIP-8

Produktbeschreibung

TLP250H,TLP250HF, Fotokoppler GaAlAs Infrarot-LED & Foto-ICOptokoppler Logik-Ausgang Totem-Pol DC-IN 1-CH 8-Pin DIPBeschreibungDer TLP250H ist ein Optokoppler in einem DIP8-Gehäuse, der aus einer GaAlAs-Infrarot-Leuchtdiode (LED) besteht, die optisch mit einem integrierten High-Gain-Hochgeschwindigkeits-Photodetektor-IC-Chip gekoppelt ist. Er bietet garantierte Leistung und Spezifikationen bei Temperaturen bis zu 125 °C. Der TLP250H verfügt über eine interne Faraday-Abschirmung, die eine garantierte Gleichtakt-Transienten-Immunität von ±40 kV/µs bietet. Er verfügt über einen Totem-Pol-Ausgang, der sowohl Strom sinken als auch quellen kann. Der TLP250H ist ideal für die Ansteuerung von IGBT- und Leistungs-MOSFET-Gates.Merkmale• Pufferlogik-Typ (Totem-Pol-Ausgang)• Ausgangsspitzenstrom: ±2,5 A (max)• Betriebstemperatur: -40 bis 125 °C• Versorgungsstrom: 3 mA (max)• Versorgungsspannung: 10 bis 30 V• Schwellenwert-Eingangsstrom: 5 mA (max)• Ausbreitungsverzögerungszeit: 500 ns (max)• Gleichtakt-Transienten-Immunität: ±40 kV/µs (min)• Isolationsspannung: 3750 Vrms (min)• Sicherheitsstandards- UL-zugelassen: UL1577, Datei Nr.E67349- cUL-zugelassen: CSA Component Acceptance Service No.5A File No.E67349- VDE-zugelassen: EN60747-5-5, EN60065 oder EN60950-1 (Hinweis 1)Hinweis 1: Wenn ein VDE-zugelassener Typ benötigt wird, geben Sie bitte die Option (D4) an.
