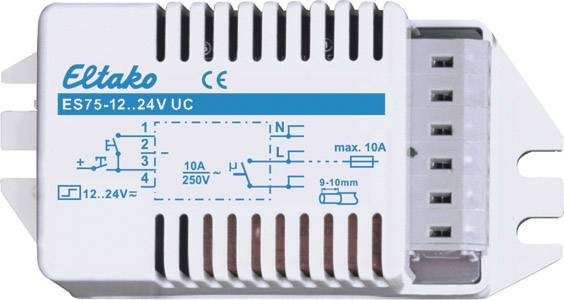

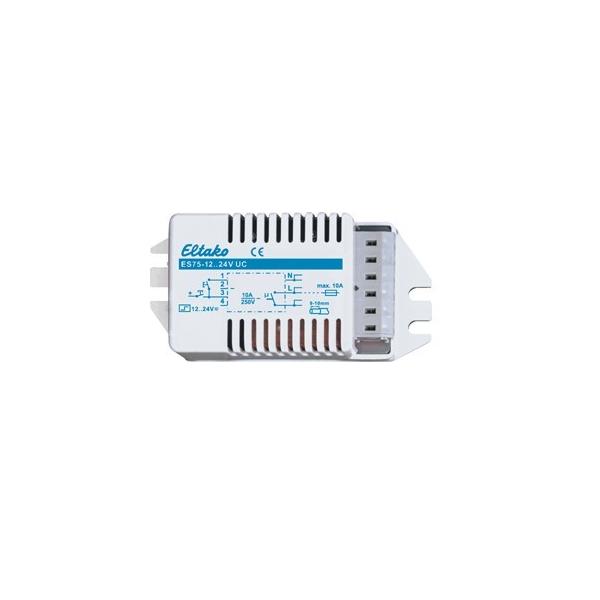

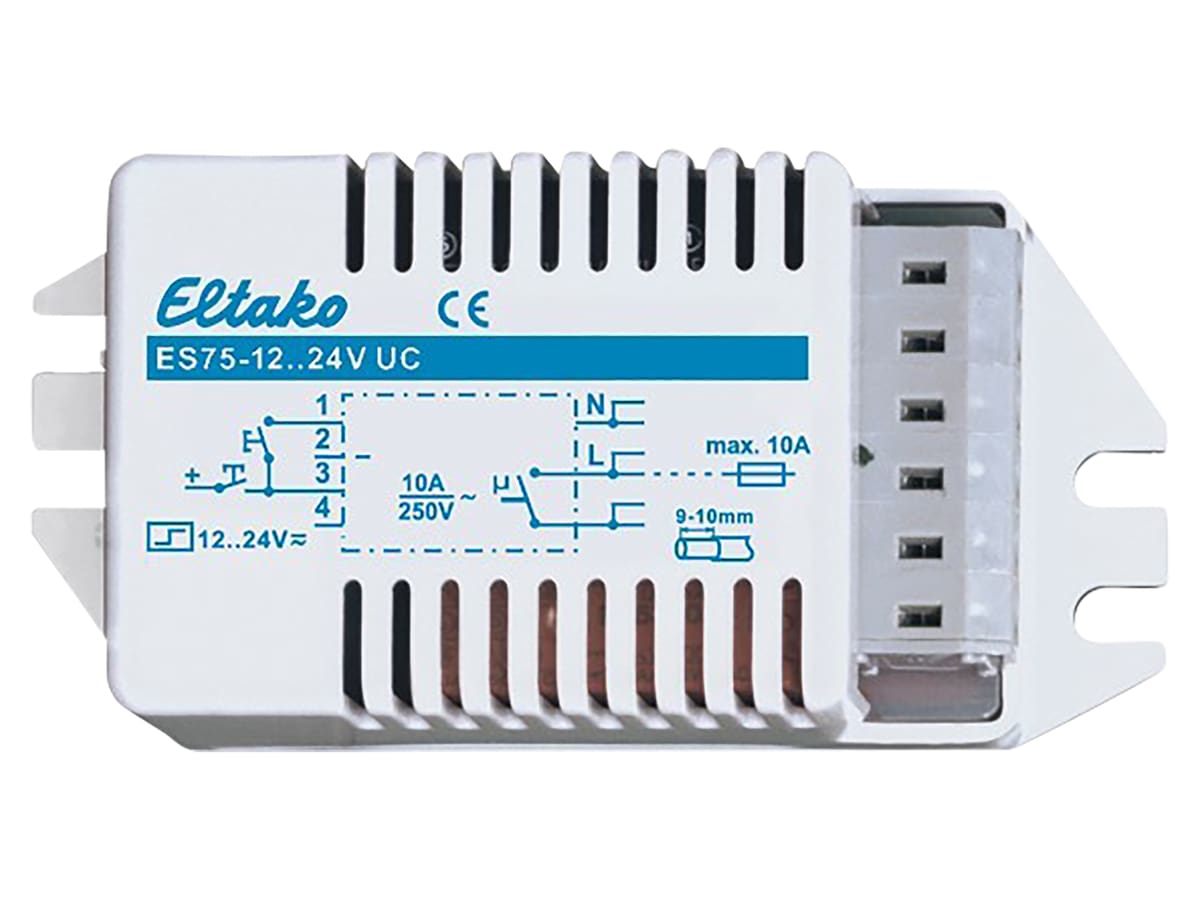

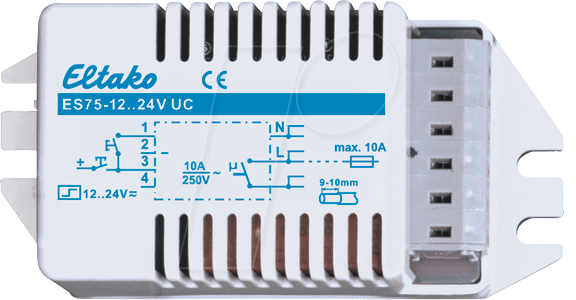

Stromstossschalter ES75-12..24V UC (60100055)

Der Eltako Stromstoßschalter für Leuchten-Einbau kann sowohl mit einer internen als auch einer externen Steuerspannung von 12 bis 24V UC angesteuert werden. Der Schaltkreis ist durch einen integrierten Transformator galvanisch vom Steuerkreis getrennt und erfüllt die Anforderungen für Sicherheitskleinspannung Selv gemäß EN 60669-2-2. Er erfüllt auch die Sicherheitsanforderung 2x Mopp nach EN 60601-1. Die Versorgungsspannung beträgt 230 V und eine Absicherung von max. 10A ist erforderlich. Für Glühlampen- und Halogenlampenlast bis zu 500 W und Leuchtstofflampen mit KVG in DUO-Schaltung bis 1000 VA und Leuchtstofflampen mit KVG parallel kompensiert 300Va ist er geeignet. Der Stromstoßschalter hat eine Einbautiefe von 28 mm und eine Breite von 40 mm. Er verfügt über vierpoliges Stiftgehäuse mit Stecker Stocko Mkf13264-6-0-404 und anschlussmäßig über eine 6-polige Klemmleiste mit Steckklemmen. Der maximale Leiterquerschnitt beträgt 2,5mm2 und ein Stocko-Stecker ist im Lieferumfang enthalten. Features: Schaltung geeignet für 12-24V UC Steuerspannung Erfüllt Sicherheitsstandard Selv nach EN 60669-2-2 Für Leuchten mit bis zu 500W Glühlampenlast Geeignet für halogene und Leuchtstofflampen Kompakte Bauweise mit 28 mm Einbautiefe Technische Daten: Versorgungsspannung: 250 V~ Steuerspannung: 12…24 V~ Bemessungsschaltstrom: 10 A Max. Glühlampenlast: 500 W Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA Anzahl der Kontakte als Schließer: 1 Einbautiefe: 28 mm Lieferumfang: Stromstoßschalter Stocko-Stecker Bedienungsanleitung

Stromstoßschalter für Leuchteneinbau 12..24V UC. 1 Schließer nicht potenzialfrei 10A/250V AC. Stand-by-Verlust nur 1Watt. Für Einbaumontage. 85mm lang, 40mm breit, 28mm tief. Mit integriertem Transformator zur galvanischen Trennung zwischen Steuerkreis und Schaltkreis, um die Anforderungen für Sicherheitskleinspannung SELV nach EN 60669-2-2 zu erfüllen. Ab der Fertigungswoche 18/18 wird auch die Sicherheitsanforderung 2x MOPP nach EN 60601-1 erfüllt. Ansteuerung mit der internen Spannung oder einer externen Steuer-spannung von 12 bis 24V UC, Steuerstrom 10mA bei 24V. Ständige Stromversorgung 230V. Eine Absicherung mit maximal 10 A ist erforderlich. Für Glühlampen- und Halogenlampenlast bis 500W und Leuchtstofflampen mit KVG in DUO-Schaltung bis 1000VA. Leuchtstofflampen mit KVG parallel kompensiert 300VA. Temperatur an der Einbaustelle zwischen -20°C und +50°C. Befehlsmindestdauer/Befehlspause 20/300ms. Anschlüsse Schwachstromseite 4-poliges Stiftgehäuse für Stecker STOCKO MKF13264-6-0-404, 230V-Seite 6-polige Klemmleiste mit Steckklemmen, maximaler Leiterquerschnitt 2,5mm2. Ein Stocko-Stecker liegt jedem Gerät bei.

Eltako Stromstoßschalter f.EB ES75-12..24V UC Hersteller:Eltako Bezeichnung:Stromstoßschalter f.EB 1S 10A Typ:ES75-12..24V UC Funktion:sonstige Montageart:sonstige Breite in Teilungseinheiten:2,22 Einbautiefe:28 mm Anzahl der Kontakte als Schließer:1 Steuerspannung 1:12..24 V Steuerspannungsart 1:AC/DC Bemessungsschaltstrom:10 A Versorgungsspannung:250 V Spannungsart der Versorgungsspannung:AC Max. Glühlampenlast:500 W Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Geeignet für Handbedienung:nein Eltako Stromstoßschalter f.EB ES75-12..24V UC: weitere Details 1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 500W. Stand-by-Verlust nur 1 Watt. Für Einbaumontage. 85mm lang, 40mm breit, 28mm tief. Mit integriertem Transformator zur galvanischen Trennung zwischen Steuerkreis und Schaltkreis, um die Anforderungen für Sicherheitskleinspannung SELV nach EN 60669-2-2 zu erfüllen. Es wird auch die Sicherheitsanforderung 2x MOPP nach EN 60601-1 erfüllt. Ansteuerung mit der internen Spannung oder einer externen Steuerspannung von 12 bis 24V UC, Steuerstrom 10mA bei 24V. Ständige Stromversorgung 230V. Eine Absicherung mit maximal 10A ist erforderlich. 230V-LED-Lampen bis 200W. Für Glühlampen- und Halogenlampenlast bis 500W 1) und Leuchtstofflampen mit KVG in DUO-Schaltung bis 1000VA. Leuchtstofflampen mit KVG parallel kompensiert 300VA. Temperatur an der Einbaustelle zwischen -20°C und +50°C. Befehlsmindestdauer/Befehlspause 20/300ms. Anschlüsse Schwachstromseite 4-poliges Stiftgehäuse für Stecker STOCKO MKF13264-6-0-404, 230 V-Seite 6-polige Klemmleiste mit Steckklemmen, maximaler Leiterquerschnitt 2,5mm2. Ein Stocko-Stecker liegt jedem Gerät bei. 1) Bei Lampen mit max. 150W. Geliefert wird: Eltako Stromstoßschalter f.EB 1S 10A ES75-12..24V UC, Verpackungseinheit: 1 Stk., EAN: 4010312101063

Stromstoßschalter ES75 für Leuchteneinbau, Stand-by-Verlust nur 1 Watt. Für Einbaumontage LxBxT 85x40x28 mm. Mit integriertem Transformator zur galvanischen Trennung zwischen Steuerkreis und Schaltkreis, um die Anforderungen für Schutzkleinspannung zu erfüllen. Steuerspannung 12 bis 24 V UC, Steuerstrom 10 mA bei 24 V. Funktion sonstige Montageart sonstige Breite in Teilungseinheiten 2,22 Einbautiefe 28 mm Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 0 Steuerspannung 1 12 - 24 V Steuerspannungsart 1 AC/DC Bemessungsschaltstrom 10 A Versorgungsspannung 250 - 250 V Spannungsart der Versorgungsspannung AC Max. Glühlampenlast 500 W Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA Geeignet für Handbedienung nein - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ES75-12..24V UC Stromstoßschalter (V)1S Leuchten n.potenzialf.10A 60100055
