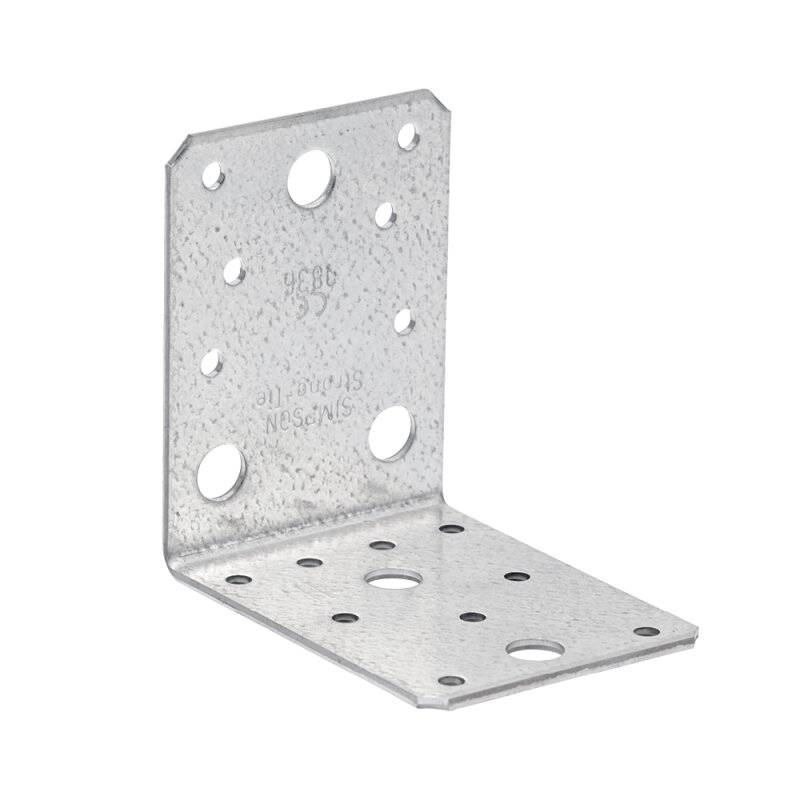

Simpson Winkelverbinder AB70 ohne Rippe 90 Grad Stahl verzinkt 70 x 70 x 55 x 2 mm

Produktbeschreibung

Technische Daten: ETA-Zulassung: ETA-06/0106 Leistungserklärung: DoP- e06/0106 Material: Stahlblech - S 250 GD +Z 275 gemäß DIN EN 10346 Korrossionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 Mikrometer Materialstärke: 2 mm Schenkellänge A: 70 mm Schenkellänge B: 70 mm Breite: 55 mm Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen. Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de ) Vorteile: Lastaufnahme in allen Richtungen Optimierte Tragfähigkeiten für Voll- und Teilausnagelung Vorteilhafte Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl Zur Befestigungen von Nebenträger an Stützen un Haupträger geeignet Anwendungsbereich: Die AB Winkelverbinder ohne Rippe sind für tragende Holzkonstruktionen geeignet.z.B. sich kreuzende Balken, sowie Anschlüsse an Stützen. Wenn größere Anforderungen hinsichtlich der anzuschließenden Kräfte gestellt werden, empfehlen wir, die Verwendung von Winkelverbindern mit Rippe. Die AB Winkelverbinder 70, 90 und 105 ohne Rippe sind auch für die Befestigung von Holz an anderen Materialien mittels Bolzen anwendbar. Anwendbare Materialien: Auflager: Holz, Holzverkstoffe, Beton, Stahl Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Installation: Die Befestigung erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben. Zur Befestigung am Beton oder Stahl werden Bolzenanker verwendet. Alle anderen Artikel aus dem Simpson Strong-Tie Sortiment können in vollen VE auf Anfrage ebenfalls geliefert werden.
