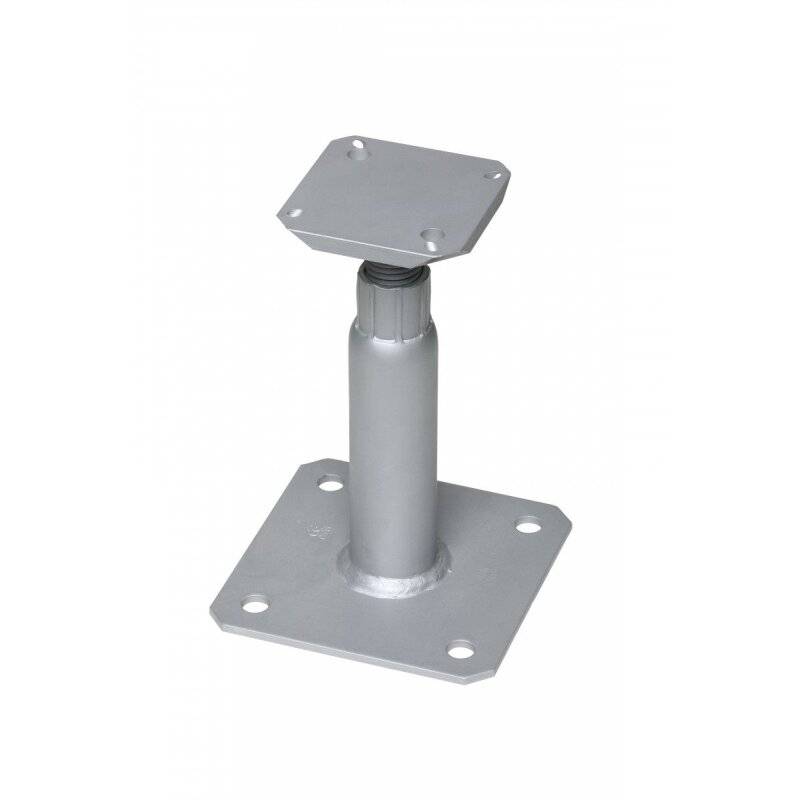

Simpson Stützenfuß PP18/24BZ Stahl nivellierbar 180 - 240 mm TopCoat-Versiegelung silbergrau matt

Produktbeschreibung

PP18 Stützenfüße sind für Stützen und zur Aufständerung von Wandkonstruktionen bei Holzbreiten ab 100mm Breite geeignet. Eine Höhenverstellung ist im Bereich von 180-240mm möglich. Der PP18/24BZ ist die silberne Ausführung, der PP18/24BB ist die schwarze Ausführung dieses Stützenfußes. Technische Daten: ETA-Zulassung: ETA-07/0285 Leistungserklärung: DoP-e07/0285 Material: Stahl S235JR Korrossionsschutz: galvanischer Zink-Nickel-Überzug mit zusätzlicher Versiegelung (TopCoat) Lochungen: Kopfplatte 4x 6,5mm - Bodenplatte 4x 12mm Abmessung Bodenplatte: 130 x 130 x 8 mm Abmessung Kopfplatte: 80 x 80 x 4 mm Nivellierbereich: 180 bis 240 mm Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen. Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de ) Vorteile: Sehr glatte und gleichmäßige matt silbergraue Oberfläche Lastaufnahme in alle Richtungen möglich Höhenverstellbar zwischen 180 bis 240 mm Einfache Montage mit Schrauben direkt in die Stütze Leichtes Befestigen am Beton mit Durchsteckmontage Anwendungsbereich: Vordächer, Anbauten, kleine Hallen, Pergolen, Carports Die Stützenfüße sind für den Anschluss von Holzstützen aus NH oder BSH mit einem Querschnitt ab 10/10 cm geeignet Der Anschluss erfolgt von der Stirnseite aus Anwendbare Materialien: Auflager: Stahl, Holz, Holzwerkstoffe Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Installation: Der Stützenfuß wird mit Schrägschrauben and der Holzstütze befestigt, der Anschluss an den Beton erfolgt mit M10er Ankerbolzen. Alle anderen Artikel aus dem Simpson Strong-Tie Sortiment können in vollen VE auf Anfrage ebenfalls geliefert werden.
