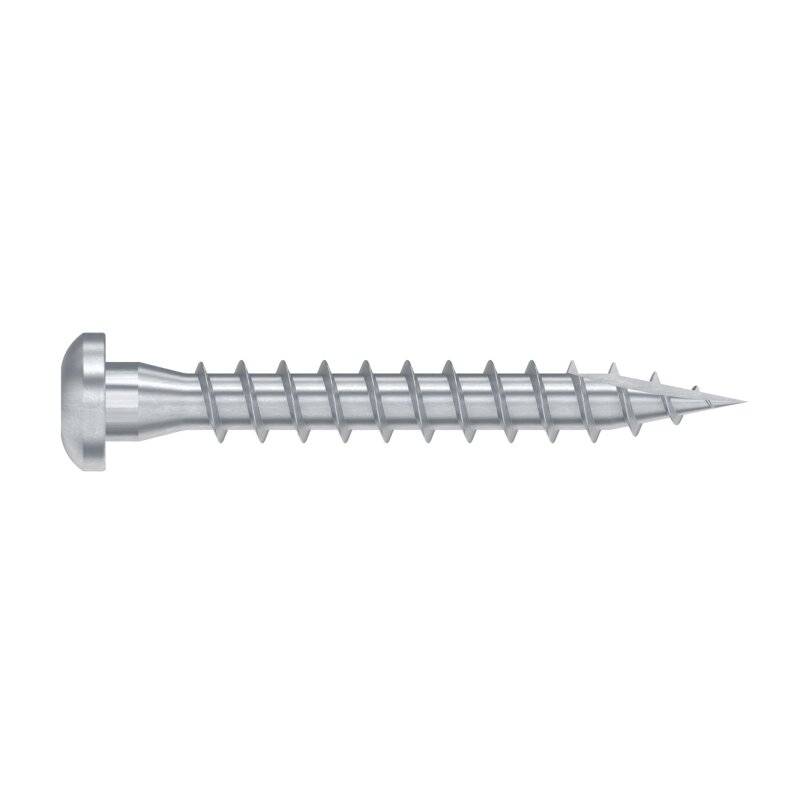

Simpson Kammschrauben CSA für Holzverbinder Stahl verzinkt TX20 5,0x50 - 250 Stück

Produktbeschreibung

Technische Daten: Länge bis unter Kopf ( Nennlänge ): 50mm Gewindelänge lg: 44mm Durchmesser d: 4,85mm Kopfdurchmesser dh: 8,3mm Material: C18D Korrosionsschutz: Galvanisch verzinkt Fe/Zn12C, mit einer Schichtdicke >12 Mikrometer Antrieb: TX20 Vorteile: Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakteKraftübertragung. Die Schrauben haben ein Spezialschneidgewinde -deshalb ist kein Vorbohren notwendig. Die Werte der Tragfähigkeit sind in der ETA bzw.EN geregelt. Für die Randabstände sowie die Abständeuntereinander gelten die gleichen Werte wie für die CNA4,0x l Kammnägel. Zulassungen: ETA: ETA-04/0013 EAD: EAD130033-00-06.03 DoP: DoP-e04/0013 Die CSA Schraube wurde speziell für Stahlblech-Holz-Verbindungen entwickelt. Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung. Die Werte der Tragfähigkeit sind in der ETA bzw. EAD geregelt. Für die Randabstände sowie die Abstände untereinander gelten die gleichen Werte wie für die CNA4,0x l Kammnägel. Für die Schrauben gem. EAD130033-00-06.03 sind die charakteristischen Werte gem. EC5 für Stahl-Holz-Verbindungen mit dünnen Blechen ermittelt. In dem Wert Rlat.k ist die Erhöhung durch den „Seileffekt“ bereits enthalten. CNA Kammnägel dürfen durch CSA Schrauben gemäß folgender Gegenüberstellung ( siehe Datenblatt ) ohne weitere Nachweise ersetzt werden. Im umgekehrten Fall ist ein Nachweis zu führen. Anwendbare Materialien:: Auflager: Holz, Holzwerkstoffe Aufzulagerndes Bauteil: Stahl Anwendungsbereich: Verbindungsmittel für Balkenschuhe, Balkenträger, Winkel, Sparrenpfetten usw. und für allg. Holzbau. Weiterführende Informationen entnehmen Sie bitte den Datenblättern und Zulassungen.
