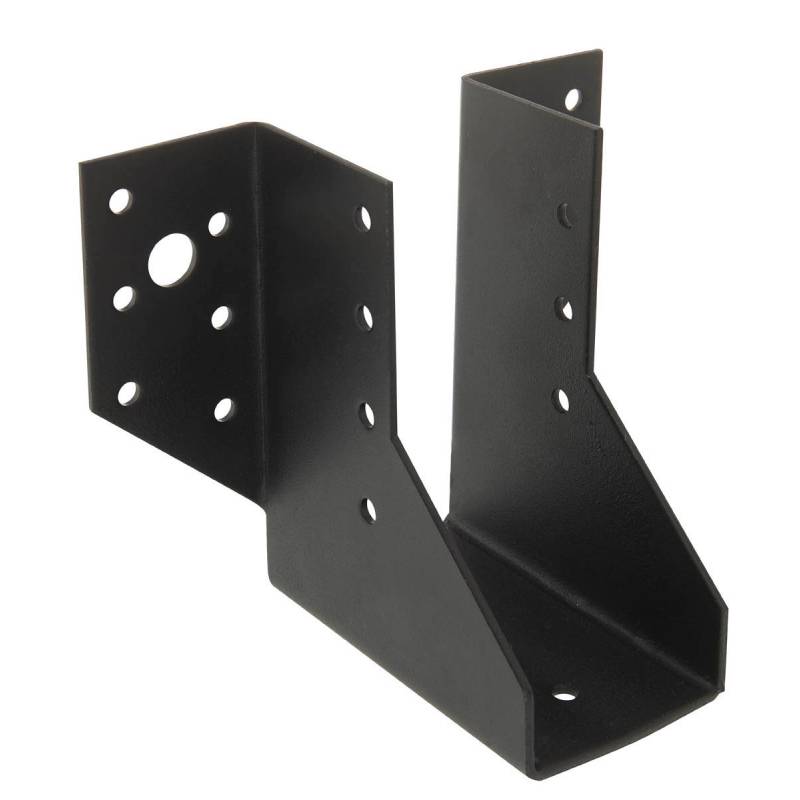

Simpson Balkenschuh SERIES BLACK 46 x 77 mm mit außenliegenden Schenkeln

Produktbeschreibung

Balkenschuhe SAEPB werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet. Technische Daten: ETA-Zulassung: ETA 06/0270 Material: Stahlqualität S 250 GD +Z 275 gemäß DIN EN 10346 Korrossionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 Mikrometer und Pulverbeschichtung aus Polyester-Pulverlacken RAL9005 Materialstärke: 2 mm Höhe B: 77 mm Tiefe F: 86 mm Breite A: 46 mm Schenkelbreite D: 41,5 mm Lochung: Hauptträger 8x 5 mm und 2x 13 mm, Nebenträger 5x 5 mm Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen. Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de ) Vorteile: Einfach und schnell zu montieren Elegante und moderne Optik Doppelter Schutz durch Verzinken und Lackierung Vielfältige Einsatzmöglichkeiten Anwendungsbereich: Anschluss von Nebenträger an Hauptträger oder an Stützen Anwendbare Materialien: Auflager: Holz, Holzwerkstoffe, Beton, Stahl Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Installation: Die Befestigung bei Holzanschlüssen erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben. Die Befestigung bei Betonanschlüssen erfolgt mit geeigneten M10 Bolzenankern oder mit chemischen Ankern.
