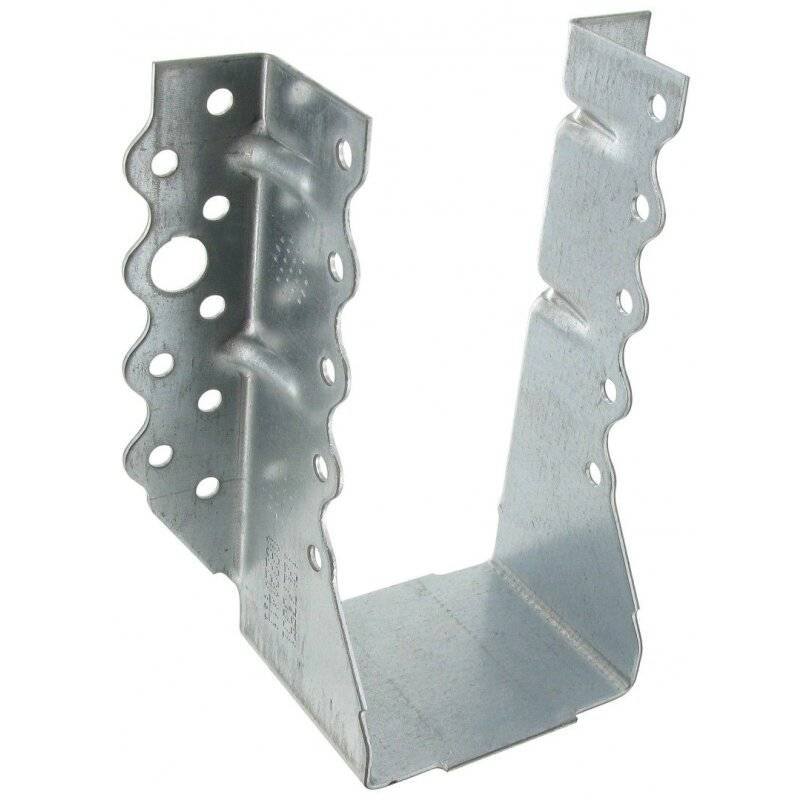

Simpson Balkenschuh SBG 80/120 mit außenliegenden Schenkeln Stahl verzinkt

Produktbeschreibung

Technische Daten: ETA-Zulassung: ETA-06/0270 Leistungserklärung: DoP-e06/0270 Material: Stahlblech - S 250 GD +Z 275 gemäß DIN EN 10346 Korrossionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 Mikrometer Materialstärke: 1,5 mm Höhe: 120 mm Tiefe: 55 mm Breite: 80 mm Schenkelbreite: 27,5 mm Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen. Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de ) Vorteile: Die Balkenschuhe sind bei dreiachsiger Belastung zugelassen. Die angeformte Einschlagzacke erleichtert die Montage. Es ist bei jeder Anschlussart eine dreiachsige Belastung zulässig. Zur Befestigung der SBG Balkenschuhe an Beton, Stahl oder Mauerwerk sind Löcher 11 mm vorhanden. Anwendungsbereich: Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger aus Holz/ Beton/ Stahl. Anwendbare Materialien: Auflager: Holz, Holzwerkstoff, Beton, Stahl Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Installation: Die Befestigung bei Holzanschlüssen erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben. Die Befestigung bei Betonanschlüssen erfolgt mit M10 Ankerbolzen Alle anderen Artikel aus dem Simpson Strong-Tie Sortiment können in vollen VE auf Anfrage ebenfalls geliefert werden.
