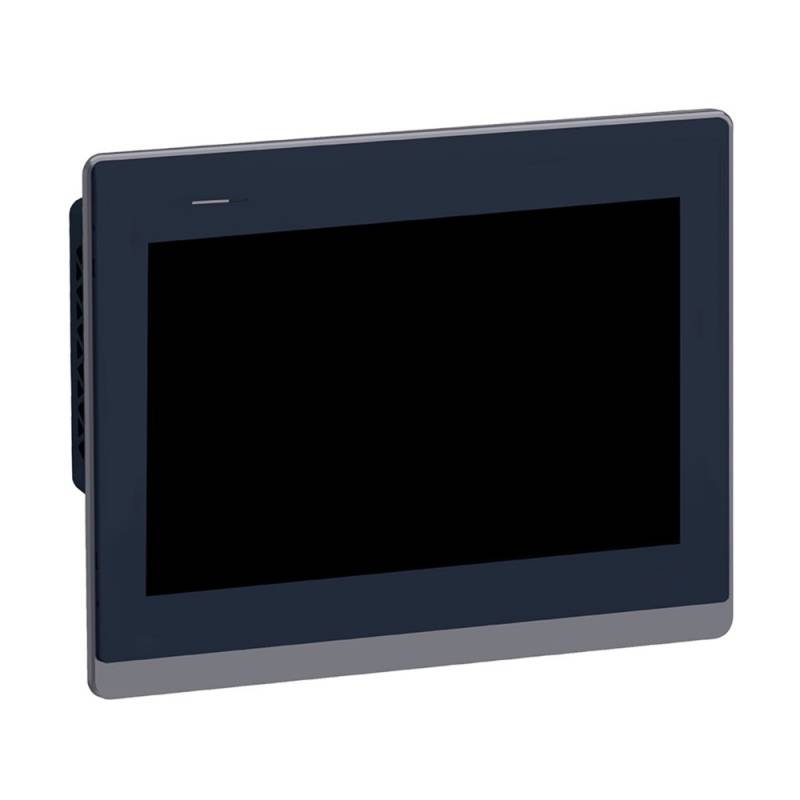

Schneider Electric Touchpanel-Bildschirm HMIST6500FW

Produktbeschreibung

Schneider Electric Touchpanel-Bildschirm HMIST6500FW

Hersteller:Schneider Electric
Bezeichnung:Touchpanel-Bildschirm Harmony ST6 1quot
Typ:HMIST6500FW
Versorgungsspannung bei DC:24 V
Spannungsart der Versorgungsspannung:DC
Anzahl der HW-Schnittstellen Industrial Ethernet:2
Anzahl der HW-Schnittstellen seriell RS-232:1
Anzahl der HW-Schnittstellen seriell RS-485:1
Anzahl der HW-Schnittstellen USB:2
Anzahl der HW-Schnittstellen sonstige:1
Mit SW-Schnittstellen:ja
Unterstützt Protokoll für EtherCAT:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:nein
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:ja
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:ja
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:ja
Ausführung des Displays:LCD
Mit Farbdisplay:ja
Anzahl der Farben des Displays:16000000
Anzahl der Graustufen/Blaustufen des Displays:16
Bildschirmdiagonale:10 Zoll
Anzahl der Bildpunkte, horizontal:1024
Anzahl der Bildpunkte, vertikal:600
Nutzbarer Projektspeicher/Anwenderspeicher:1000000 kByte
Mit nummerischer Tastatur:nein
Mit Alpha Tastatur:nein
Touch-Technologie:Resistiv-Touch
Mit Meldungsanzeige:ja
Mit Meldesystem (inkl. Puffer und Quittierung):ja
Prozesswertdarstellung (Ausgabe) möglich:ja
Prozesswertvorgabe (Eingabe) möglich:ja
Mit Rezepturen:ja
Mit Druckausgabe:ja
Anzahl der Online-Sprachen:7
Zusätzliche Softwarekomponenten, ladbar:ja
Schutzart (IP), frontseitig:IP65
Schutzart (NEMA), frontseitig:4X
Zertifiziert für UL-Gefahrenbereich Klasse I:nein
Zertifiziert für UL-Gefahrenbereich Klasse II:nein
Zertifiziert für UL-Gefahrenbereich Klasse III:nein
Zertifiziert für UL-Gefahrenbereich Division 1:nein
Zertifiziert für UL-Gefahrenbereich Division 2:nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan):nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):nein
Betriebstemperatur:0..50 °C
Tragschienenmontage möglich:nein
Wand-/Direktmontage möglich:ja
Geeignet für Sicherheitsfunktionen:nein
Breite der Front:273 mm
Höhe der Front:203 mm
Einbautiefe:47 mm

Schneider Electric Touchpanel-Bildschirm HMIST6500FW: weitere Details

Dieses HMI-Basispanel ohne Logo gehört zur Produktreihe Harmony ST6 von Schneider Electric. Diese berührungsempfindliche HMI besteht aus einer Aluminium-Frontplatte mit einer mehrfarbigen Statusanzeige, die die verschiedenen Betriebsmodi anzeigt. Diese HMI-Schnittstelle ist 10,1 Zoll breit mit 16 Millionen Farben und einer Auflösung von 1024 x 600 Pixel (SVGA). Er wird von der EcoStruxure Operator Terminal Expert Software unterstützt, die eine intuitive Benutzerführung ermöglicht. Es verfügt über eine 800 MHz ARM Cortex-A8 CPU, 1 GB Gerätespeicher, 128 MB Nutzdatenspeicher und 512 KB Backup-Speicher. Dieses HMI ST6 No Logo Modell unterstützt 2x Ethernet Port, COM1 (RS-232C), COM2 (RS-485), 1x USB 2.0 Typ A und 1x USB 2.0 Micro-B Port. Seine Abmessungen sind 273mm (Breite) x 203mm (Höhe) x 47mm (Tiefe) und sein Gewicht beträgt 1,30kg. Er ist für Branchen wie Verpackung, Lebensmittel und Getränke, Textilien, HLK-Anlagen und Kompressoren sowie für Endverbraucher gedacht, die ihre Webgeräte warten wollen. Es entspricht Normen wie EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 und Zertifizierungen wie CSA, CE, China RoHS, KC, REACH. Diese Produktreihe wurde entwickelt, um die Anforderungen einfacher Maschinenbediener an eine gute Visualisierung, Konnektivität, Cybersicherheit mit EcoStruxure Secure Connect Advisor und kostengünstige Geräte zu erfüllen. Die verschiedenen Schutzarten sind IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 13 (auf der Frontplatte, wenn sie ordnungsgemäß in einem Gehäuse installiert sind).

Geliefert wird: Schneider Electric Touchpanel-Bildschirm Harmony ST6 1quot HMIST6500FW, Verpackungseinheit: 1 Stk., EAN: 3606482033948
