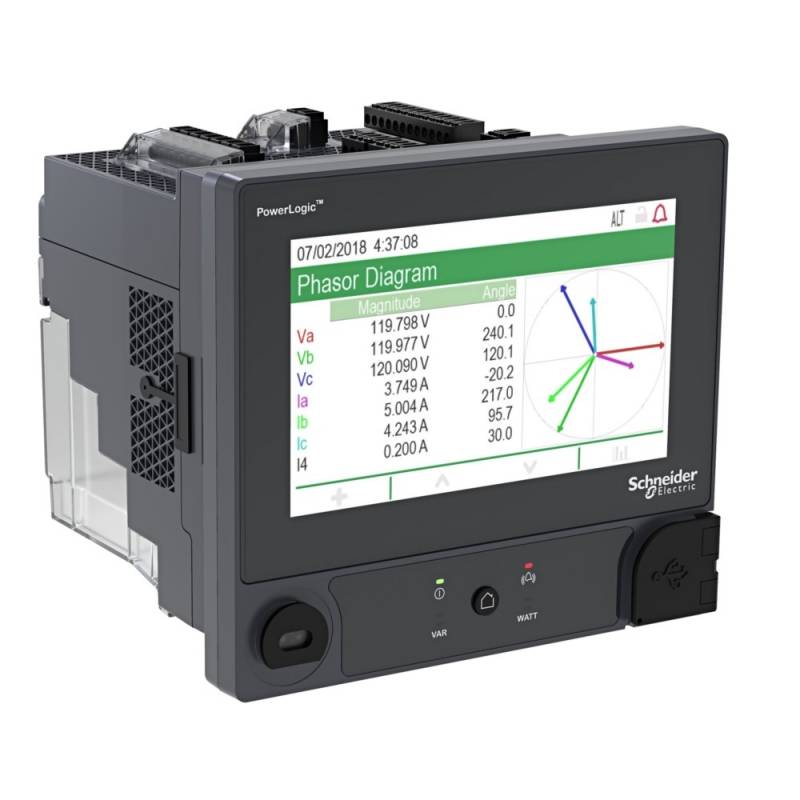

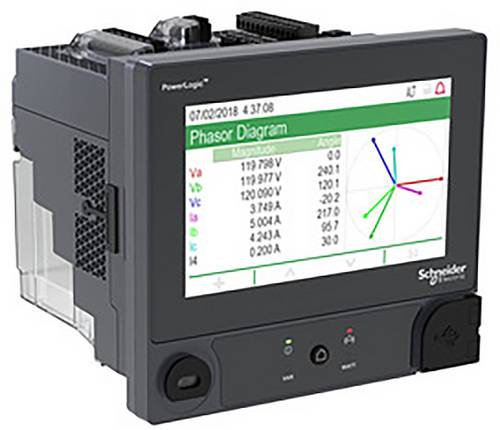

Schneider Electric Netzanalysator METSEION93040

Produktbeschreibung

Schneider Electric Netzanalysator METSEION93040

Hersteller:Schneider Electric
Bezeichnung:Netzanalysator ION9000
Typ:METSEION93040
Genauigkeitsklasse Wirkleistung nach IEC 62053-22:0,1S
Genauigkeitsklasse Blindleistung nach IEC 62053-23:0.5S
Abtastfrequenz:102400 Hz
Genauigkeitsklasse nach IEC 61000-4-30:A
Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz:ja
Messung Oberschwingung im Frequenzbereich 9 kHz - 150 kHz:nein
Flicker nach IEC 61000-4-15:ja
Mit Transientenerfassung:ja
Abtastfrequenz für Transientenerfassung:50 MHz
Datenauswertung nach EN 50160:ja
Display:LCD
Fernanzeige:ja
Displayauflösung (horizontal):800 px
Displayauflösung (vertikal):480 px
Dateitransfer über PQDif:nein
Störschriebübertragung über COMTRADE:ja
Nennspannung (Un) L-L:57..400 V
Nennspannung (Un) N-L:100..690 V
Anzahl der Spannungsmesseingänge:5
Anzahl der Strommesseingänge:10
Spannungsart der Versorgungsspannung:AC/DC
Versorgungsspannung bei AC 50 Hz:90..480 V
Versorgungsspannung bei AC 60 Hz:90..480 V
Versorgungsspannung bei DC:110..480 V
Frequenzmessbereich:42..69 Hz
Anzahl der digitalen Eingänge:8
Anzahl der digitalen Ausgänge:6
Anzahl der Ethernet-Anschlüsse:2
Unterstützt Protokoll für IEC 61850 Ethernet:ja
Unterstützt Protokoll für OPC UA PubSub:nein
Unterstützt Protokoll für PROFIBUS:ja
Unterstützt Protokoll für MODBUS:ja
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für MQTT:nein
Unterstützt Protokoll für sonstige Bussysteme:ja
Mit Auditprotokollierung (Audit log):nein
Mit Firmware-Signatur:nein
Mit Protokollierung von Sicherheitsereignissen (Security event log):nein
Mit rollenbasierter Zugriffskontrolle (RBAC):nein
Web-Server mit HTTPS-Übertragungsprotokoll:ja
Breite:160 mm
Höhe:160 mm
Tiefe:135,3 mm
Schutzart (IP), frontseitig:sonstige

Schneider Electric Netzanalysator METSEION93040: weitere Details

Der Netzanalysator PowerLogic ION93040 ist rund um die Uhr Ihr Experte für Netzqualität und liefert Informationen, nicht nur Daten. Branchenführendes Netzqualitätsmessgerät (PQI-A), das nach IEC 62586-1/-2 zertifiziert ist, gewährleistet eine zuverlässige, präzise Leistung, die sich sowohl für Anwendungen auf der Versorgungs- als auch auf der Verbraucherseite eignet. Von einem unabhängigen Labor geprüfte Genauigkeit gemäß Klasse 0,1S (ANSI C12.20, IEC 62053-22). Die hochgradig anpassbare und modulare Programmierbarkeit der ION Technologie und die vor Ort installierbaren Optionsmodule können jede Lösung erfüllen und schützen Ihre Investition jetzt und in Zukunft. Mit der Netzqualitätsanalyse gemäß EN 50160 und IEEE 519 und der patentierten Störungsrichtungserkennung werden Sie zum PQ Experten und können schnell auf Systemereignisse reagieren. Cybersicherheit durch sichere Protokolle (HTTPS, SFTP), die Protokollierung von Sicherheitsereignissen, das Syslog Protokoll, die Möglichkeit, Kommunikationsports zu aktivieren/deaktivieren, und 50 konfigurierbare Benutzerkonten. Mit 4 Quadranten Energiemessung: Import und Export für Wirk- und Blindenergie, Wirk-, Blind-, Scheinenergiezähler pro Phase sowie getrennte Wirkenenergiezähler mit Tarifwahl über Wochenschaltuhr. Oberschwingungsgehalt THD I, THD U und TDD. Oberschwingungsanalyse: Messwerte pro Phase mit Balkendiagramm. bis zur 63. Oberschwingung am Gerätedisplay. bis zur 511. Oberschwingung per Software (1024 Messwerte pro Periode). Mit 2 GB Speicher zur Unterstützung von 50 Datenprotokollen, 50+ benutzerdefinierbaren Alarmen, Störungen und transienten Wellenformen. 1/2 Zyklus RMS Aufzeichnungen, benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Nutzungszeiten. Zeitstempelung von Ereignissen mit einer Genauigkeit von +/-1 ms unter Verwendung von Zeitsynchronisationsmethoden wie PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk-Zeiteinstellungsfunktion. 8 digitale Eingänge, 4 digitale Ausgänge und 2 Relaisausgänge, plus die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Fähigkeit zur Erfassung von Netzqualitätsereignissen mit einer Dauer von bis zu 20 µs und gleichzeitige Aufzeichnung von Wellenformen und 1/2 Zyklus Effektivwerten (RMS) für jedes Ereignis. Spannungseingänge von 100 bis 690 V zwischen den Phasen, Stromeingänge von 1A/5A, Stromklasse 2, 10, 20 A, Frequenz von 20-450 Hz. Großer Steuerleistungsbereich von 90 bis 480 VAC oder 110 bis 480 VDC. Die DIN Schienenmontage mit abgesetzter Anzeige und die Fronteinbaumontage (mit Back-to-Back-Adapter) sowie 2 Anzeigeoptionen erhöhen die Flexibilität und Anpassungsfähigkeit des ION9000 zusätzlich.

Geliefert wird: Schneider Electric Netzanalysator ION9000 METSEION93040, Verpackungseinheit: 1 Stk., EAN: 3606481930194
