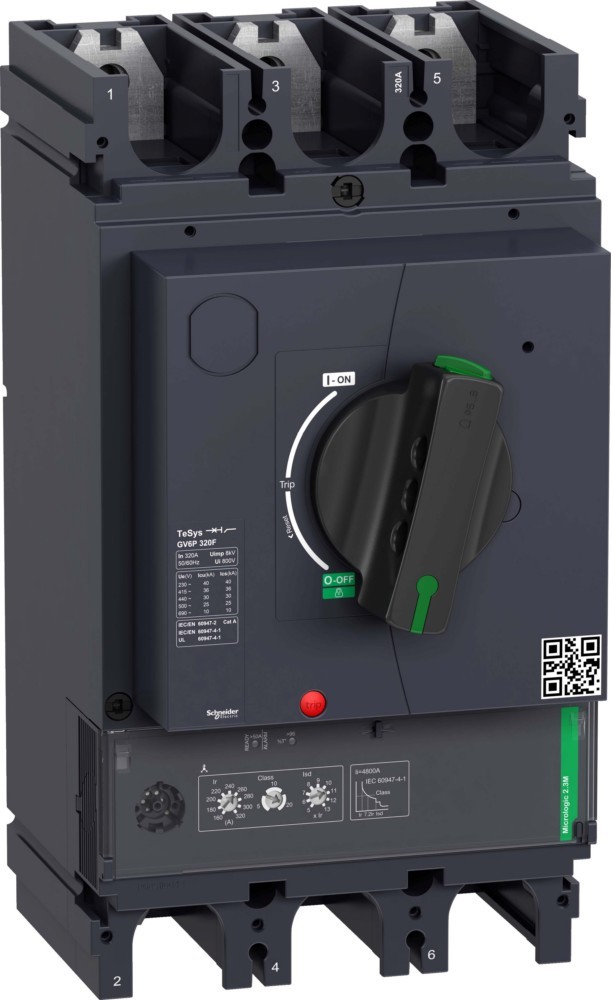

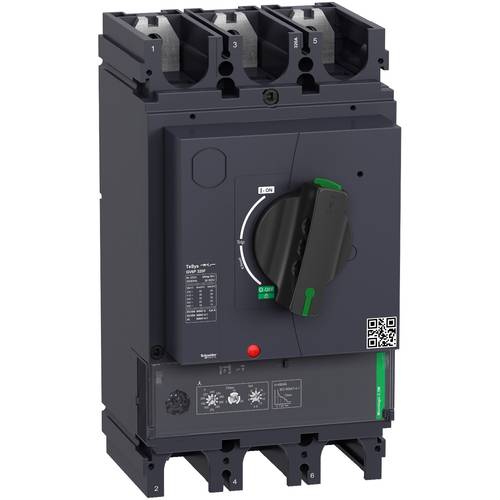

Schneider Electric Motorschutzschalter GV6P320F

Produktbeschreibung

Schneider Electric Motorschutzschalter GV6P320F

Hersteller:Schneider Electric
Bezeichnung:Motorschutzschalter 3P, 320A, Icu 36kA
Typ:GV6P320F
Überlastauslöser Stromeinstellung:160..320 A
Einstellbereich des unverzögerten Kurzschlussauslösers:320 A
Mit thermischem Schutz:ja
Phasenausfallempfindlich:ja
Auslösetechnik:thermomagnetisch
Bemessungsbetriebsspannung:0..690 V
Bemessungsdauerstrom Iu:320 A
Bemessungsbetriebsleistung bei AC-3, 230 V:132 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:250 kW
Verlustleistung:57,6 W
Anschlussart Hauptstromkreis:Schraubanschluss
Ausführung des Betätigungselements:Drehknopf
Gerätebauart:Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter:nein
Mit integriertem Unterspannungsauslöser:nein
Polzahl:3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:36 kA
Schutzart (IP):IP40
Höhe:255 mm
Breite:140 mm
Tiefe:179 mm

Schneider Electric Motorschutzschalter GV6P320F: weitere Details

TeSys GV Motorschutzschalter, 3 Pole (3P), 320A/690V, für den Schutz von 3-Phasen-Motoren 132-160kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 160-320A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).

Geliefert wird: Schneider Electric Motorschutzschalter 3P, 320A, Icu 36kA GV6P320F, Verpackungseinheit: 1 Stk., EAN: 3606489915445
