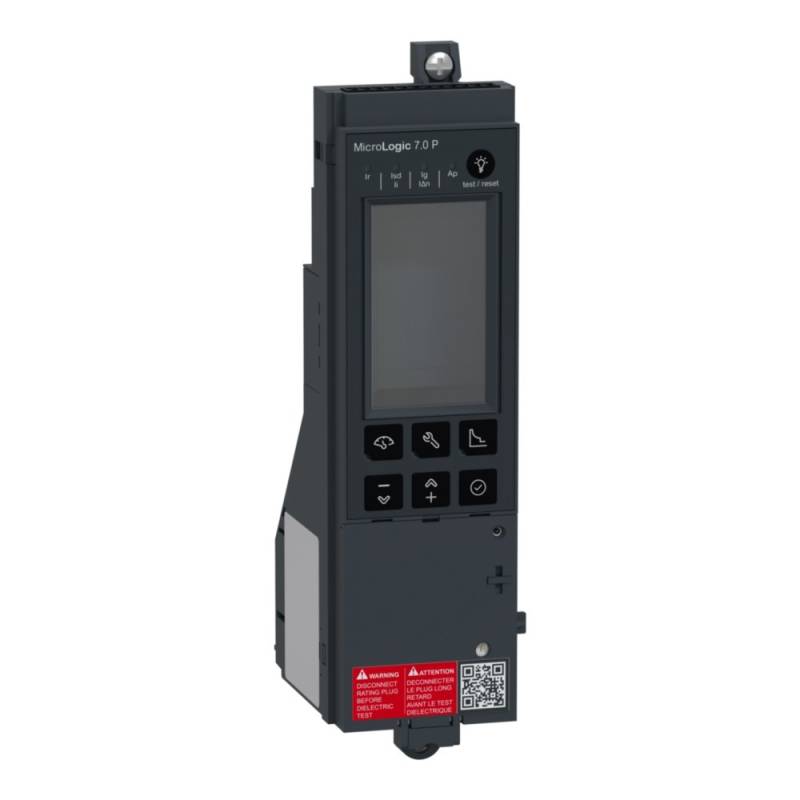

Schneider Electric MicroLogic 7,0P ComPacT C7PFM

Produktbeschreibung

Schneider Electric MicroLogic 7,0P ComPacT C7PFM

Hersteller:Schneider Electric
Bezeichnung:MicroLogic 7,0P ComPacT NS630b bis NS1600
Typ:C7PFM
Ausführung des Motorschutzes:elektronischer Auslöser
Bemessungsdauerstrom Iu:1600 A
Bemessungsschaltstrom:1600 A
Überlastauslöser Stromeinstellung:252..1600 A
Kurzschlussauslöserfunktion:verzögert
Stromeinstellung verzögerter Kurzschlussauslöser:378..16000 A
Stromeinstellung unverzögerter Kurzschlussauslöser:3200..24000 A
Mit Erdschlussschutzfunktion:nein
Externe Stromversorgung erforderlich:ja
Spannungsart der Versorgungsspannung:DC
Versorgungsspannung bei DC:24 V
Spannungsart der Betriebsspannung:AC
Betriebsspannung bei AC 50 Hz:690 V
Betriebsspannung bei AC 60 Hz:690 V
Breite:53,6 mm
Höhe:199,5 mm
Tiefe:67,5 mm

Schneider Electric MicroLogic 7,0P ComPacT C7PFM: weitere Details

Diese neue MicroLogic Auslöseeinheit gehört zur neuen Generation der ComPacT NS630bN- bis NS1600-Serie. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Zubehörteile und einen neuen ergonomischen Kipphebel und optionalem LED-Auslösestatus. Der MicroLogic Auslöser hat ein neues Design und eine neue Farbe (dunkelgrau). Er ist kompatibel mit handbetätigten ComPacT NS Leistungsschaltern in Festeinbau. Dieses Steuergerät verfügt über grundlegende Schutzfunktionen und ist für den Schutz von Stromkreisen und Lasten ausgelegt. MicroLogic 7.0P ist ein elektronisches Steuergerät, das einen einstellbaren Langzeitschutz gegen Überlast bietet (ANSI Code 49). Es bietet auch einen einstellbaren Kurzzeit- und unverzögerten Schutz gegen Kurzschluss (ANSI Code 51 und 50). MicroLogic 7.0P verfügt über einen Fehlerstromschutz (ANSI Code 51G). Die Leistung des Steuergeräts wird durch einen zusätzlichen Langzeitleistungsstecker festgelegt, der separat über den Produktselektor bestellt werden muss. Der MicroLogic P-Typ zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache über 4 weitere LEDs anzeigen. MicroLogic P ist mit einem digitalen LCD-Display ausgestattet, das alle Messungen und Ereignisse anzeigt. Der MicroLogic P-Typ berechnet in Echtzeit alle elektrischen Werte (V, A, W, VAR, VA, Wh, VARh, VAh, Hz), Leistungsfaktoren und cos phi-Faktoren. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS neue Generation ist nachhaltiger mit umweltfreundlichen Verpackungen und Partnerschaften.

Geliefert wird: Schneider Electric MicroLogic 7,0P ComPacT NS630b bis NS1600 C7PFM, Verpackungseinheit: 1 Stk., EAN: 3606482098343
