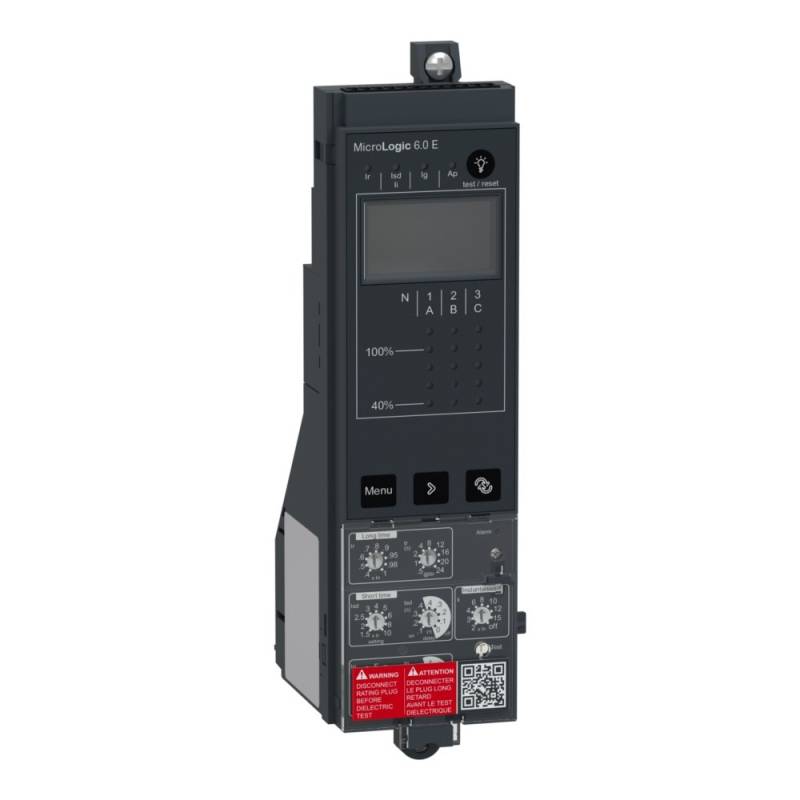

Schneider Electric MicroLogic 6,0E ComPacT C6EWM

Produktbeschreibung

Schneider Electric MicroLogic 6,0E ComPacT C6EWM

Hersteller:Schneider Electric
Bezeichnung:MicroLogic 6,0E ComPacT NS630b bis NS1600
Typ:C6EWM
Ausführung des Motorschutzes:elektronischer Auslöser
Bemessungsdauerstrom Iu:1600 A
Bemessungsschaltstrom:1600 A
Überlastauslöser Stromeinstellung:252..1600 A
Kurzschlussauslöserfunktion:verzögert
Stromeinstellung verzögerter Kurzschlussauslöser:378..16000 A
Stromeinstellung unverzögerter Kurzschlussauslöser:3200..24000 A
Mit Erdschlussschutzfunktion:ja
Externe Stromversorgung erforderlich:ja
Spannungsart der Versorgungsspannung:DC
Versorgungsspannung bei DC:24 V
Spannungsart der Betriebsspannung:AC
Betriebsspannung bei AC 50 Hz:690 V
Betriebsspannung bei AC 60 Hz:690 V
Breite:53,6 mm
Höhe:199,5 mm
Tiefe:67,5 mm

Schneider Electric MicroLogic 6,0E ComPacT C6EWM: weitere Details

Micrologic 6.0E (Energiezähler) ist eine elektronische Steuereinheit, die bei den ausfahrbaren Leistungsschaltern ComPacT NS630b bis NS1600 eingesetzt wird. Dieses Steuergerät verfügt über einen Selektiv- und Erdschlussschutz (LSIG) und ist für den Schutz von Stromkreisen und Verbrauchern vorgesehen. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Micrologic 6.0E bietet einen einstellbaren Erdschlussschutz. Micrologic 6.0E zeigt Überlastungen mit einer Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Micrologic 6.0E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. Diese Steuereinheit kann mit dem Auszug ComPacT NS basic frame verbunden werden. Die Leistung des Steuergeräts wird durch einen zusätzlichen, separat über den Produktselektor zu bestellenden Stecker für die Langzeitleistung festgelegt. MicroLogic E zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache mit 4 weiteren LEDs anzeigen. MicroLogic E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger durch grüne Verpackungen und grüne Partnerschaften.

Geliefert wird: Schneider Electric MicroLogic 6,0E ComPacT NS630b bis NS1600 C6EWM, Verpackungseinheit: 1 Stk., EAN: 3606482098404
