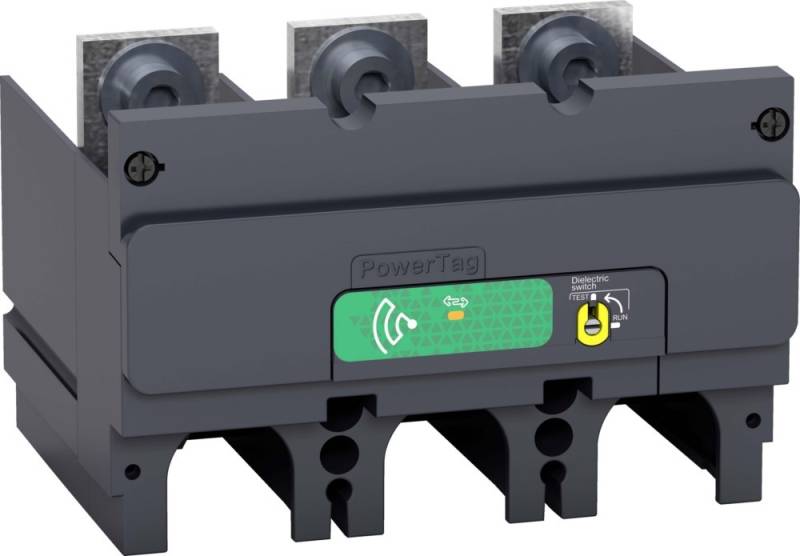

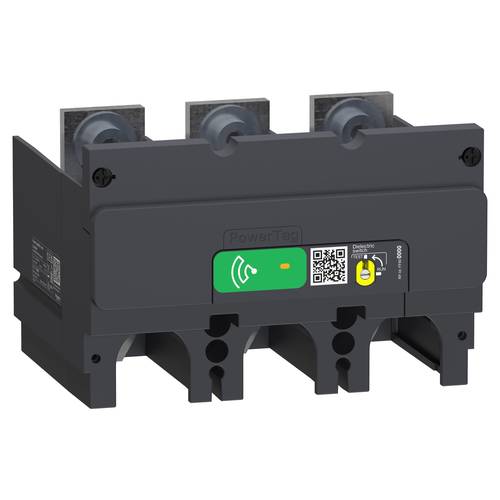

Schneider Electric Messmodul LV434022

Produktbeschreibung

Schneider Electric Messmodul LV434022

Hersteller:Schneider Electric
Bezeichnung:Messmodul bis 630A 3P
Typ:LV434022
Zählertyp:elektronisch
Nennstrom (In):630 A
Maximalstrom (Imax):756 A
Nennspannung (Un) N-L:184..276 V
Nennspannung (Un) L-L:0..400 V
Frequenz:50..60 Hz
Genauigkeitsklasse:B
Polart:Dreileiter
Ausführung:Direktmessung
Energieart:Wirk- und Blindleistung
Geeignet für:Bezug
Tarifausführung:Eintarif
Messungsart Lastgang:nein
Rücklaufsperre:nein
Geeicht:ja
Zulassung:innerstaatlich
Impulsausgang:ohne
Anzeigeart:ohne
Montageart:Stecktechnik
Breite in Teilungseinheiten:8
Breite:140 mm
Tiefe:110 mm
Höhe:91 mm
Ausführung der Schnittstelle:sonstige
EDL40-Signatur:nein
Mit Sperrcode:nein
Schutzart (IP):IP20
Schutzart (NEMA):1

Schneider Electric Messmodul LV434022: weitere Details

Dieser PowerTag M630 3P ist ein drahtlos kommunizierender Energiezähler. Mit seinem Monoconnect-Design ist es für ComPact NSX 400-630, ComPact NS 400-630 und TeSys GV6 geeignet. Es muss mit einem Konzentrator oder einem Gateway verbunden sein, um die Überwachung des Kreislaufs und die Diagnose bis zur Lastebene zu ermöglichen. Es wurde speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Stromverfügbarkeit entwickelt. Es umfasst genaue Echtzeitmessungen von Wirk- und Blindenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und des Leistungsfaktors. Im Falle eines Stromausfalls sendet es einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor es stromlos wird. Der PowerTag Energy M630 entspricht der Norm IEC 61557-12 und ist ein PMD-II/DD/K70/1. Die Leistungsklasse ist Klasse 1. Der maximale Strom Imax beträgt 630A, der Basisstrom Ib beträgt 100A, der Sättigungsstrom beträgt 1260A und der Einschaltstrom 400mA. Die Nennspannungen betragen Phase-Neutral 230VAC +/- 20% und Phase-Phase 400VAC +/- 20%. Der maximale Verbrauch liegt unter oder gleich 3,7VA. Er kann direkt an der Unterseite des Leistungsschalters, an den Vigi-Aufsatzklemmen oder an der Ober- bzw. Unterseite des Anschlusssockels (falls vorhanden) montiert werden. Die Produktfarbe ist grau (RAL7016), das Gewicht beträgt 250g und die Schutzart ist IP20, IK07. Die Betriebstemperatur liegt zwischen -25°C und +70°C, die Lagertemperatur liegt zwischen -50°C und +85°C.

Geliefert wird: Schneider Electric Messmodul bis 630A 3P LV434022, Verpackungseinheit: 1 Stk., EAN: 3606485467030
