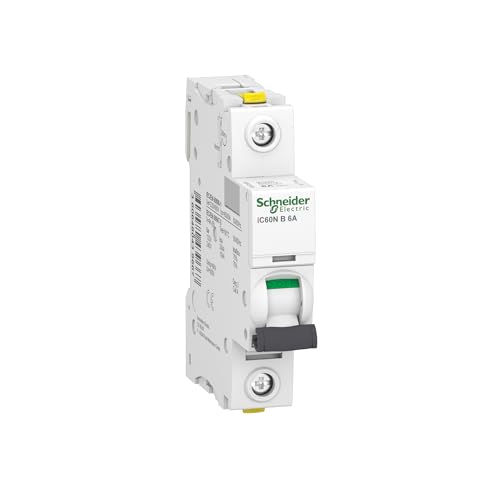

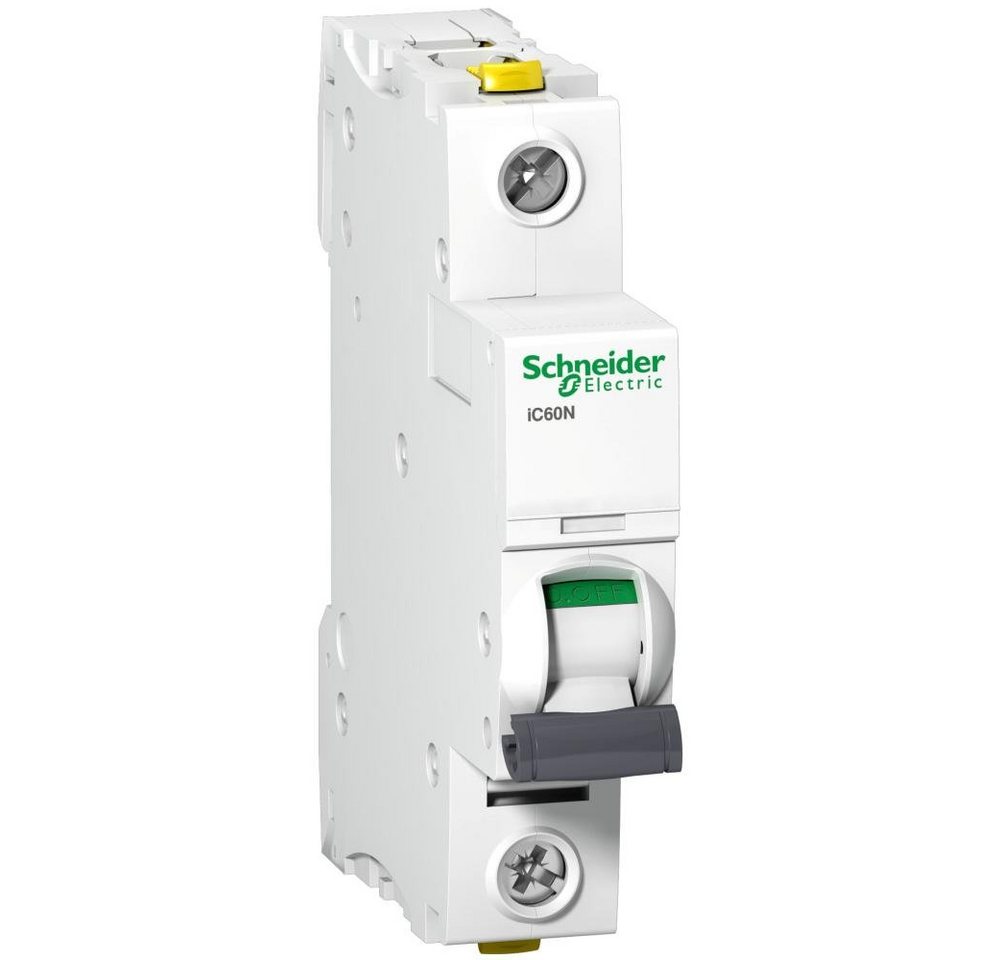

Schneider Electric Leitungsschutzschalter ACTI9 IC60N 1P 6A B, A9F03106

iC60N 230/400 V, 6 kA nach VDE 0641/T11, Charakteristik B: 3 - 5 x In, C: 5 - 10 x In, Doppelanschlussklemme für Steg-Phasenschiene und Kabel: In &lt,= 25A: 25 mm² (starr) und 16 mm² (flexibel), In &gt,= 32A: 25 mm² (starr) und 25 mm² (flexibel), Querverschienung mit FI-Schalter iID möglich, die Herausnahme des einzelnen Gerätes aus dem querverschienten Verbund ist möglich, mit Fehlermeldeanzeige für Kurzschluss- und Überlastauslösung, Frontseitig und werkzeuglos betätigbares Befestigungselement für die...

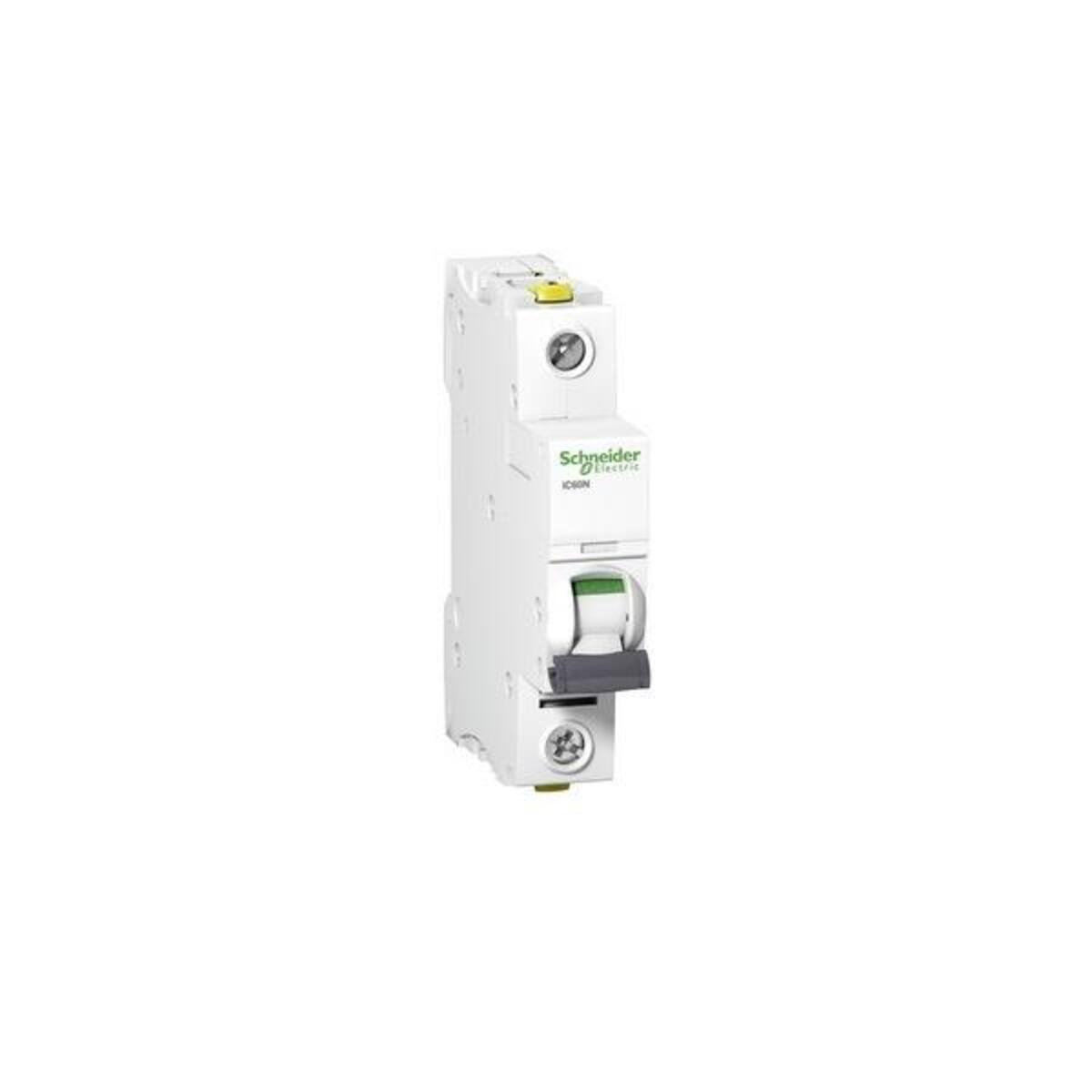

Schneider Electric LS-Schalter A9F03106 Hersteller:Schneider Electric Bezeichnung:LS-Schalter 1P 6A B IC60N Typ:A9F03106 Einbautiefe:44,5 mm Auslösecharakteristik:B Polzahl (gesamt):1 Anzahl der abgesicherten Pole:1 Bemessungsstrom:6 A Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:500 V Bemessungsstoßspannungsfestigkeit Uimp:6 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA Spannungsart:AC/DC Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA Frequenz:50..60 Hz Verlustleistung:1,3 W Energiebegrenzungsklasse:3 Unterputzmontage:nein Mitschaltender Neutralleiter:nein Überspannungskategorie:4 Verschmutzungsgrad:3 Zusatzeinrichtungen möglich:ja Breite in Teilungseinheiten:1 Schutzart (IP):IP20 Umgebungstemperatur während des Betriebs:-35..70 °C Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm² Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm² Explosionsgeschützt:nein Schneider Electric LS-Schalter A9F03106: weitere Details Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 6A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!. Geliefert wird: Schneider Electric LS-Schalter 1P 6A B IC60N A9F03106, Verpackungseinheit: 1 Stk., EAN: 3606480439667

Schneider Electric A9F03106. Nennstrom: 6 A, Nennspannung: 133 V. Schutzschaltertyp: Miniature circuit breaker, Schaltleistung: 10000 A, Schutzart (IP-Code): IP20. Breite: 18 mm, Tiefe: 78,5 mm, Höhe: 91 mm

Sicherungsautomat zum Schutz von Kabel und Leitungen vor Überlast und Kurzschluss nach den Normen Iec/En60898-1 und Iec/En60947-2. Fernauslöser und Hilfsschalter können linksseitig am Leitungsschutzschalter werkzeuglos montiert werden. Doppel-Anschlussklemmen oben und unten für getrennten Anschluss von Steg-Phasenschienen und Kabel. Mitfahrende Isolationsabdeckungen bieten einen hohen Berührungsschutz. Einfachste Montage und Demontage des Leitungsschutzschalters durch die werkzeuglose und frontseitige Handhabung des Fixierungselementes. Die Entnahme des einzelnen Gerätes aus dem verschienten Geräteverbund ist möglich. Fehlermeldeanzeige Visi-Trip frontseitig am Gerät mittels optischer, roter Anzeige. Großer Kennzeichnungsbereich für Klebeetiketten mit Stoßkante zur gleichmäßigen Ausrichtung. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schalthebel. Mit Sprungschaltung für verschleißarmes Schalten der Kontakte, z.B. beim Aufschalten auf eine Last. Technische Daten: Bemessungstrom: 6 A Bemessungsspannung: 230/400 V Bemessungsschaltvermögen: 6 kA Polzahl: 1-polig Auslösecharakteristik: B Schutzart: Ip20 Breite in Teilungseinheiten: 1 TE

Schneider Electric A9F03106. Nennstrom: 6 A, Nennspannung: 133 V. Schutzschaltertyp: Miniatur-Leistungsschalter, Schaltleistung: 10000 A, Internationale Schutzart (IP-Code): IP20. Breite: 18 mm, Tiefe: 78,5 mm, Höhe: 91 mm - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Schneider Electric A9F03106 Stromunterbrecher Miniatur-Leistungsschalter 1

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 6A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
