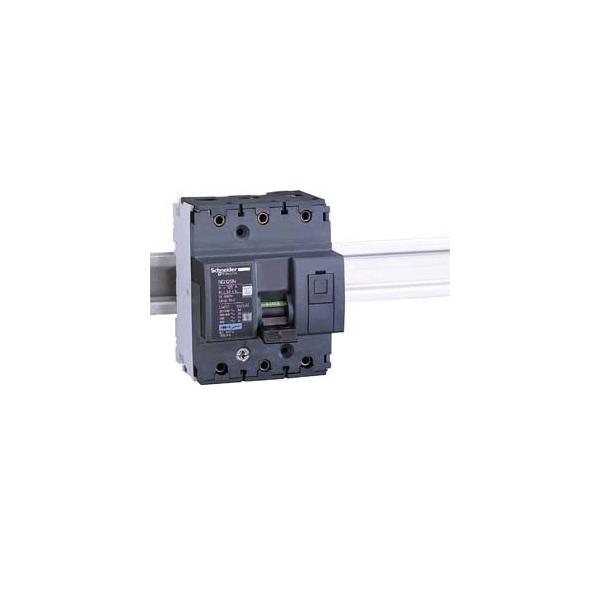

Schneider Electric Leistungsschalter 18640

Produktbeschreibung

Schneider Electric Leistungsschalter 18640

Hersteller:Schneider Electric
Bezeichnung:Leistungsschalter 80A C 3p NG125N
Typ:18640
Einbautiefe:47 mm
Auslösecharakteristik:C
Polzahl (gesamt):3
Anzahl der abgesicherten Pole:3
Bemessungsstrom:80 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:690 V
Bemessungsstoßspannungsfestigkeit Uimp:8 kV
Spannungsart:AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:25 kA
Frequenz:50..60 Hz
Verlustleistung:5,6 W
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:4,5
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:10..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig:16..70 mm²
Explosionsgeschützt:nein

Schneider Electric Leistungsschalter 18640: weitere Details

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 2-polig, Nennstrom 80A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.

Geliefert wird: Schneider Electric Leistungsschalter 80A C 3p NG125N 18640, Verpackungseinheit: 1 Stk., EAN: 3303430186403
