Schneider Electric Kompaktleistungsschalter C63F47E570

Produktbeschreibung

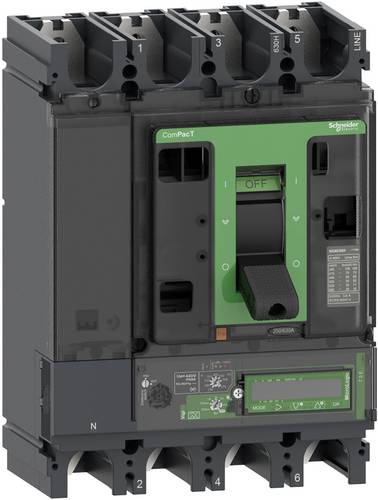

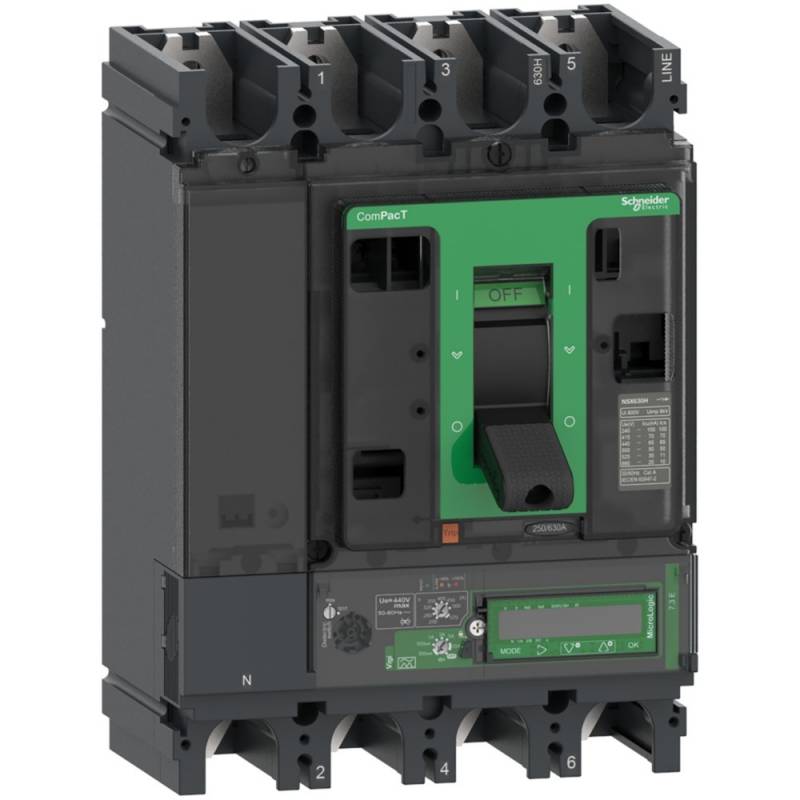

Schneider Electric Kompaktleistungsschalter C63F47E570

Hersteller:Schneider Electric
Bezeichnung:Kompaktleistungsschalter ComPacT NSX630F 570A
Typ:C63F47E570
Bemessungsdauerstrom Iu:570 A
Bemessungsspannung:440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:36 kA
Überlastauslöser Stromeinstellung:250..570 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:375..5700 A
Einstellbereich des unverzögerten Kurzschlussauslösers:855..6840 A
Verlustleistung:214,4 W
Gerätebauart:Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz:nein
Anschlussart Hauptstromkreis:Schraubanschluss
Geeignet für Hutschienenmontage:nein
Hutschienenmontage optional:ja
Mit Ausgelöstmelder:ja
Mit integriertem Unterspannungsauslöser:nein
Polzahl:4
Position des Anschlusses für Hauptstromkreis:vorne
Ausführung des Betätigungselements:Knebel
Komplettgerät mit Schutzeinheit:ja
Motorantrieb integriert:nein
Motorantrieb optional:ja
Schutzart (IP):IP40

Schneider Electric Kompaktleistungsschalter C63F47E570: weitere Details

Der ComPacT NSX630F ist ein kompletter 3d-Kompaktleistungsschalter, der zur Optimierung von Platzbedarf und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 36kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit einem Nennstrom von 570 A und einem integrierten einstellbaren Fehlerstromschutzschalter. Der Auslöser MicroLogic 7.3 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über eine eingebaute Anzeigeeinheit für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 4-polige Version (185mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630F ist Teil der Schneider Electric EcoStruxure Power-Architektur.

Geliefert wird: Schneider Electric Kompaktleistungsschalter ComPacT NSX630F 570A C63F47E570, Verpackungseinheit: 1 Stk., EAN: 3606481994653
