Schneider Electric Kompaktleistungsschalter C63F42D630

Produktbeschreibung

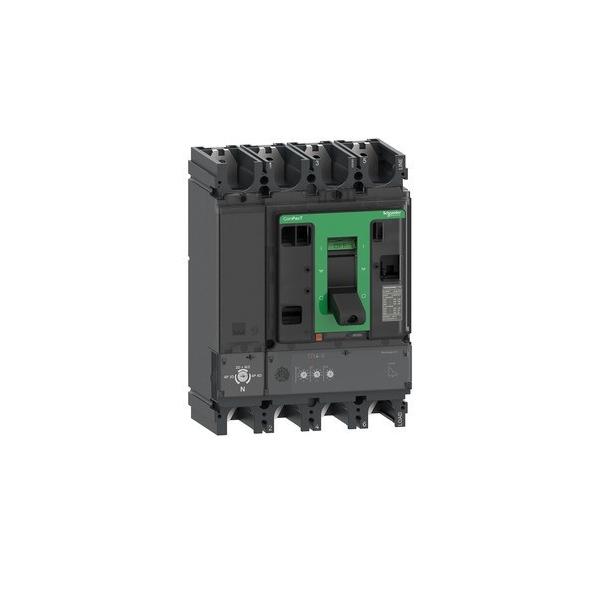

Schneider Electric Kompaktleistungsschalter C63F42D630

Hersteller:Schneider Electric
Bezeichnung:Kompaktleistungsschalter ComPacT NSX630F mit
Typ:C63F42D630
Bemessungsdauerstrom Iu:630 A
Bemessungsspannung:690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:36 kA
Überlastauslöser Stromeinstellung:225..630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:338..6900 A
Einstellbereich des unverzögerten Kurzschlussauslösers:6900 A
Verlustleistung:158,8 W
Gerätebauart:Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz:nein
Anschlussart Hauptstromkreis:Schraubanschluss
Geeignet für Hutschienenmontage:nein
Hutschienenmontage optional:ja
Mit Ausgelöstmelder:ja
Mit integriertem Unterspannungsauslöser:nein
Polzahl:4
Position des Anschlusses für Hauptstromkreis:vorne
Ausführung des Betätigungselements:Knebel
Komplettgerät mit Schutzeinheit:ja
Motorantrieb integriert:nein
Motorantrieb optional:ja
Schutzart (IP):IP40

Schneider Electric Kompaktleistungsschalter C63F42D630: weitere Details

Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Geliefert wird: Schneider Electric Kompaktleistungsschalter ComPacT NSX630F mit C63F42D630, Verpackungseinheit: 1 Stk., EAN: 3606482002661
