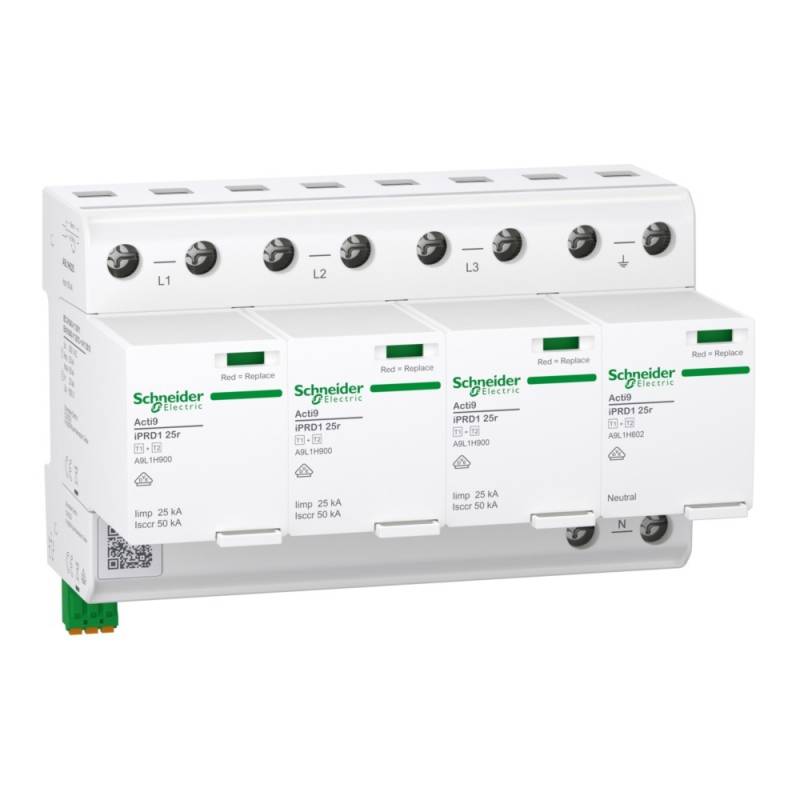

Schneider Electric Kombiableiter Acti9 iPRD1 A9L1H625

Produktbeschreibung

Schneider Electric Kombiableiter Acti9 iPRD1 A9L1H625

Hersteller:Schneider Electric
Bezeichnung:Kombiableiter Acti9 iPRD1 25r 25kA limp 3P+N
Typ:A9L1H625
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Polzahl:4
Blitzstoßstrom (10/350 µs):25 kA
Höchste Dauerspannung AC:300 V
Nennspannung AC:240 V
Schutzpegel:1,5 kV
Schutzpegel L-N:1,5 kV
Schutzpegel N-PE:1,5 kV
Folgestromlöschfähigkeit:100 kA
Spezifische Energie (W/R):156,2 kJ/Ohm
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):315 A
Montageart:Hutschiene TH35
Baugröße:8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Fernsignalisierung:ja
Signalisierung am Gerät:optisch
Prüfklasse:Typ 1 und 2
Integrierte Vorsicherung:nein
Energetisch koordinierte Schutzwirkung zum Endgerät:ja
Spannungsschaltende Funkenstreckentechnologie:nein
Schutzart (IP):IP20

Schneider Electric Kombiableiter Acti9 iPRD1 A9L1H625: weitere Details

Acti9 iPRD1 25r modularer Kombiableiter zum Einsatz bei Blitzschutzklasse I+II. max. netzseitiger Überstromschutz 315A gG. Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters (grün OK/ rot Gerät defekt). Geeignet für TN-S und TT Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC (N-PE) / 300V AC (L-N). In-Nennableitstossstrom 25/100 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 65/130 kA (L-N)/(N-PE). Iimp 25/100kA (L-N/N-PE). Up-Schutzpegel 1,5 kV (L-N/N-PE). DIN-Hutschienenmontage. Abmessung (B) 144mm x (H) 110.5mm x (T) 86mm. Gewicht 1.074kg. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.

Geliefert wird: Schneider Electric Kombiableiter Acti9 iPRD1 25r 25kA limp 3P+N A9L1H625, Verpackungseinheit: 1 Stk., EAN: 3606486808542
