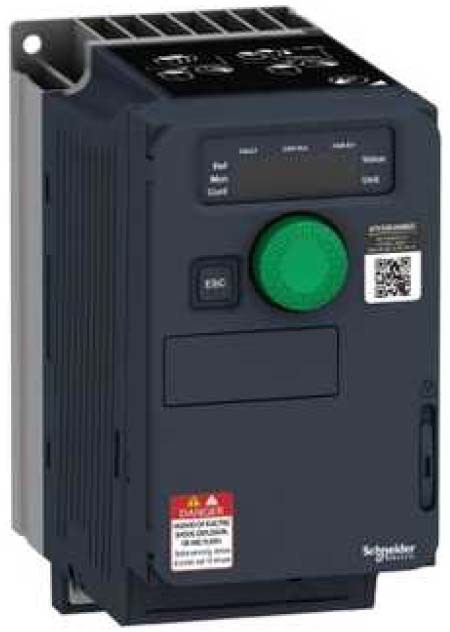

Schneider Electric Frequenzumrichter ATV320 ATV320U40N4C

Produktbeschreibung

Schneider Electric Frequenzumrichter ATV320 ATV320U40N4C

Hersteller:Schneider Electric
Bezeichnung:Frequenzumrichter ATV320 4kW, 380-500V, 3-p
Typ:ATV320U40N4C
Netzspannung:380..500 V
Netzfrequenz:50/60 Hz
Eingangsphasenzahl:3
Ausgangsphasenzahl:3
Max. Ausgangsfrequenz:599 Hz
Max. Ausgangsspannung:500 V
Nennausgangsstrom I2N:9,5 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:4 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:4 kW
Relative symmetrische Netzfrequenztoleranz:5 %
Relative symmetrische Netzspannungstoleranz:10 %
Anzahl der analogen Ausgänge:1
Anzahl der analogen Eingänge:3
Anzahl der digitalen Ausgänge:1
Anzahl der digitalen Eingänge:6
Mit Bedienelement:ja
Einsatz im Industriebereich zulässig:ja
Einsatz im Wohn- und Gewerbebereich zulässig:nein
Unterstützt Protokoll für TCP/IP:nein
Unterstützt Protokoll für PROFIBUS:ja
Unterstützt Protokoll für CAN:ja
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:ja
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:ja
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:nein
Unterstützt Protokoll für PROFINET IO:ja
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:ja
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für BACnet:nein
Unterstützt Protokoll für sonstige Bussysteme:ja
Anzahl der HW-Schnittstellen Industrial Ethernet:1
Anzahl der HW-Schnittstellen seriell RS-485:1
Anzahl der HW-Schnittstellen sonstige:1
Mit optischer Schnittstelle:nein
Mit PC-Anschluss:ja
Bremschopper integriert:nein
4-Quadrantenbetrieb möglich:ja
Art des Umrichters:U-Umrichter
Schutzart (IP):IP20
Schutzart (NEMA):1
Höhe:184 mm
Breite:140 mm
Tiefe:158 mm

Schneider Electric Frequenzumrichter ATV320 ATV320U40N4C: weitere Details

Frequenzumrichter ATV320, Kompakt. Abmessungen 180 x 330 x 198 (mit EMV-Platte) mm, Leistung KW 15 kW. Versorgungsspannung 3-phasig 380-500 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug &amp Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.

Geliefert wird: Schneider Electric Frequenzumrichter ATV320 4kW, 380-500V, 3-p ATV320U40N4C, Verpackungseinheit: 1 Stk., EAN: 3606480966781
