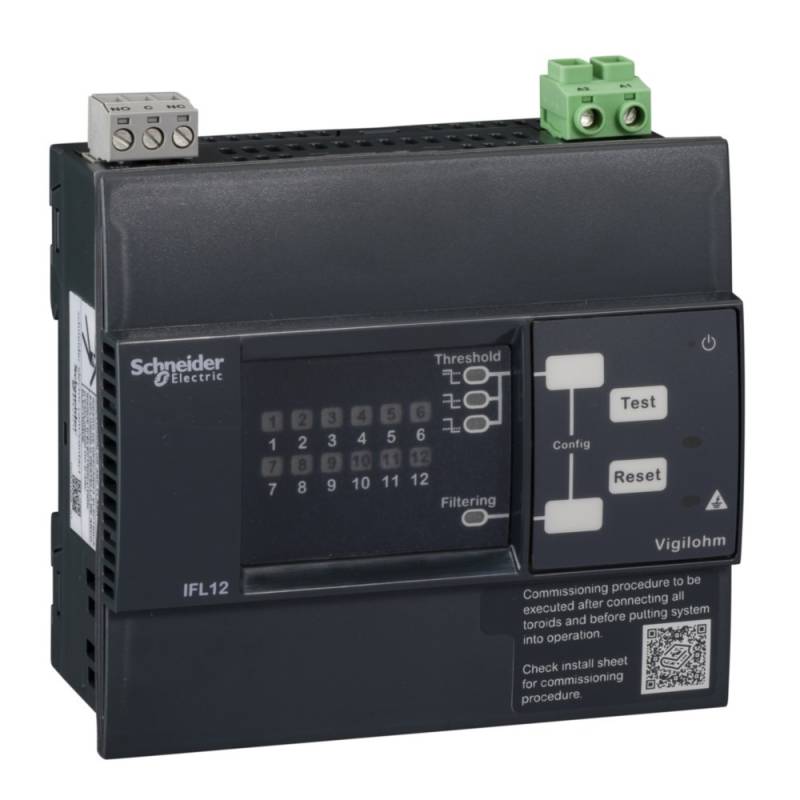

Schneider Electric Fehlerortungsgerät 12kanal IMDIFL12

Produktbeschreibung

Schneider Electric Fehlerortungsgerät 12kanal IMDIFL12

Hersteller:Schneider Electric
Bezeichnung:Fehlerortungsgerät 12kanal 110-440V AC/DC
Typ:IMDIFL12
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit abnehmbaren Klemmen:ja
Funktion:für gemischte Netze
Netzableitkapazität:150 µF
Anzeige des Isolationswertes:nein
Fehlerspeicherung möglich:nein
Anzahl der Kontakte als Wechsler:1
Breite:108 mm
Höhe:110 mm
Tiefe:59 mm

Schneider Electric Fehlerortungsgerät 12kanal IMDIFL12: weitere Details

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Diese Isolationsfehlersuche ist nur möglich, wenn sie mit der IM400-Serie, XM300 oder XM200 verbunden ist. Dieses Gerät ist für die Überwachung von 12 AC-, DC- und ACDC-Abgängen bis zur Ringkernspannung von 1000 V bestimmt. Die Konfiguration wird von der Vorderseite des Geräts aus über den HMI-Bildschirm eingestellt. Die Einstellungen beziehen sich auf die Alarmschwellen. Es zeigt an, welcher Abgang einen Isolationsfehler hat. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand unter den eingestellten Schwellenwert, wird über das IFL-Ausgangsrelais und die HMI ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%.

Geliefert wird: Schneider Electric Fehlerortungsgerät 12kanal 110-440V AC/DC IMDIFL12, Verpackungseinheit: 1 Stk., EAN: 3606489504830
