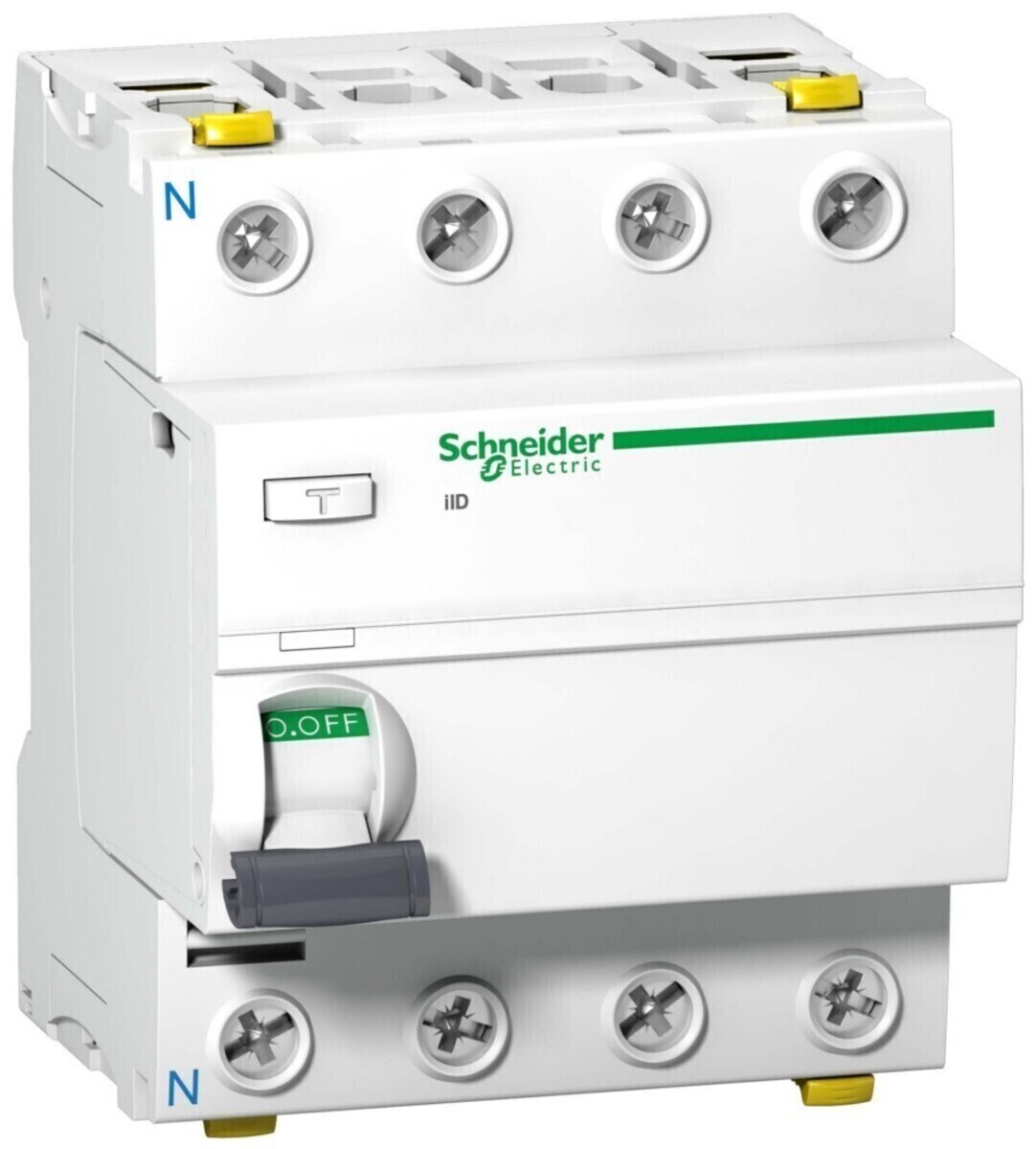

Schneider A9Z21463 FI-SCHALTER IID 4P 63A 30MA

Schneider Electric FI-Schalter A9Z21463 Hersteller:Schneider Electric Bezeichnung:FI-Schalter 4P 63A 30mA Typ A Typ:A9Z21463 Polzahl:4 Bemessungsspannung:400 V Bemessungsstrom:63 A Bemessungsfehlerstrom:0,03 A Bemessungsisolationsspannung Ui:500 V Bemessungsstoßspannungsfestigkeit Uimp:6 kV Verlustleistung:3,5 W Montageart:DIN-Schiene Fehlerstrom-Typ:A Selektiver-Typ:nein Kurzzeitverzögerter Typ:nein Kurzschlussfestigkeit (Icw):10 kA Stoßstromfestigkeit:0,25 kA Spannungsart:AC Mit Verriegelungsvorrichtung:ja Frequenz:50/60 Hz Zusatzeinrichtungen möglich:ja Schutzart (IP):IP20 Breite in Teilungseinheiten:4 Einbautiefe:44 mm Umgebungstemperatur während des Betriebs:-25..60 °C Verschmutzungsgrad:3 Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm² Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm² Explosionsgeschützt:nein Schneider Electric FI-Schalter A9Z21463: weitere Details Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!. Geliefert wird: Schneider Electric FI-Schalter 4P 63A 30mA Typ A A9Z21463, Verpackungseinheit: 1 Stk., EAN: 3606480443251

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (≤ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (≥ 100mA, ≤ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Der FI Schalter Acti9 IID ist ein 4-poliges Gerät, d.h. er kann im Fehlerfall alle vier Leiter (Phase, Nullleiter und zwei weitere Leiter) abschalten Das Gerät hat einen Nennstrom von 63 A und ist damit für den Einsatz in mittelgroßen elektrischen Anlagen geeignet Der FI Schalter Acti9 IID hat eine Auslöseempfindlichkeit von 30mA, d.h. er kann kleine Ableitströme erkennen und den Stromkreis im Falle eines Fehlers unterbrechen, was einen Schutz gegen Stromschlag bietet Das Gerät ist als Typ A klassifiziert, d. h. es kann Wechsel- und pulsierende Gleichfehlerströme erkennen. Damit eignet es sich für den Einsatz in Anwendungen, in denen elektronische Geräte mit Schaltnetzteilen verwendet werden, wie z. B. Computer und LED-Beleuchtung Der FI Schalter Acti9 IID wird von Schneider Electric, einem führenden Anbieter von Energie- und Automatisierungslösungen, hergestellt und ist Teil der Acti9-Produktreihe, die für den Einsatz in privaten, gewerblichen und industriellen Anwendungen konzipiert ist

Hauptmerkmale Leistung Eingangsspannung 380 - 415 V Nennstrom 63 A Nennspannung 380 V Merkmale Schutzschaltertyp Fehlerstromschutzschalter Typ A-type Anzahl der Pole 4P Schaltleistung 1500 A Internationale Schutzart (IP-Code) IP20 Verschmutzungsgrad 3 Produktfarbe Weiß Zertifizierung EN/IEC 61008-1 Betriebsbedingungen Temperaturbereich in Betrieb 25 - 60 °C Temperaturbereich bei Lagerung 40 - 85 °C Gewicht und Abmessungen Breite 72 mm Tiefe 73 mm Höhe 91 mm Gewicht 370 g Technische Details Nachhaltigkeitszertifikate RoHS

FI-Schalter 4P 63A 30mA Typ A A9Z21463

Schneider Electric A9Z21463. Eingangsspannung: 380 - 415 V, Nennstrom: 63 A, Nennspannung: 380 V. Schutzschaltertyp: Fehlerstromschutzschalter, Typ: Typ A, Schaltleistung: 1500 A. Breite: 72 mm, Tiefe: 73 mm, Höhe: 91 mm - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Schneider Electric A9Z21463 Stromunterbrecher Fehlerstromschutzschalter Typ A 4P
