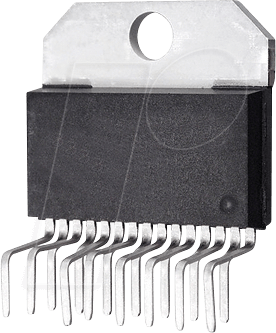

STA540 - 4 x 13 W Dual- / Quad-Leistungsverstärker, Multiwatt-15

Produktbeschreibung

STA540, 4 x 13 W Dual-/Quad-LeistungsverstärkerBeschreibungDer STA540 ist ein 4-Kanal-Audio-Verstärker in Class-AB-Technik, der für hochwertige Klanganwendungen entwickelt wurde. Die Verstärker haben Single-Ended-Ausgänge mit integriertem Kurzschlussschutz, Thermoschutz und Diagnosefunktionen. Der Chip ist im 15-poligen Multiwatt ECOPACK® Pb-free-Gehäuse untergebracht, das RoHS (2002/95/EC) konform ist.Merkmale• Hohe Ausgangsleistung- 2x 38 W an 4 Ohm bei 18 V, 1 kHz, 10% THD- 2x 34 W an 8 Ohm bei 22 V, 1 kHz, 10 % THD- 2x 24 W an 4 Ohm bei 14,4 V, 1 kHz, 10 % Klirrfaktor- 2x 15 W an 8 Ohm bei 16 V, 1 kHz, 10 % Klirrfaktor- 4x 13 W an 2 Ohm bei 15 V, 1 kHz, 10 % Klirrfaktor- 4x 11 W an 4 Ohm bei 18 V, 1 kHz, 10 % Klirrfaktor- 4x 7 W an 4 Ohm bei 14,4 V, 1 kHz, 10 % Klirrfaktor• Minimale Anzahl externer Bauteile:- keine Bootstrap-Kondensatoren- keine Boucherot-Zellen- intern feste Verstärkung 20 dB• Standby-Funktion (CMOS-kompatibel)• Kein hörbares Knacken im Standby-Betrieb• Diagnosemöglichkeiten:- Clip-Detektor- Ausgang gegen GND Kurzschlussdetektor- Ausgang nach VS Kurzschlussdetektor- Soft-Kurzschlussprüfung beim Einschalten- Warnung vor thermischer AbschaltungSchutz• Ausgang AC/DC Kurzschluss• Soft-Kurzschlusskontrolle beim Einschalten• Thermische Abschaltung/Begrenzer zum Schutz des Chips vor Überhitzung• Hohe induktive Lasten• ESD
