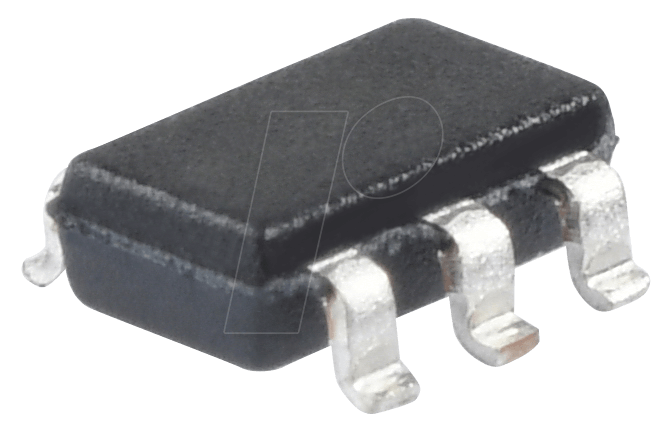

SRK1000BTR - AC/DC Switching Converter Flyback, 300kHz,SOT-23-6

Produktbeschreibung

SRK1000 / SRK1000A /SRK1000B sind Controller für die sekundärseitige Synchrongleichrichtung (SR) in Flyback-Wandlern, die für den Betrieb in QR- und gemischten CCM/DCM-Festfrequenzschaltungen geeignet sind.Sie bieten einen Hochstrom-Gate-Drive-Ausgang, der n-Kanal-Power-MOSFETs ansteuern kann.Das Steuerschema dieses ICs ist so konzipiert, dass der SR-MOSFET eingeschaltet wird, sobald der Strom durch seine Body-Diode zu fließen beginnt, und er wird dann ausgeschaltet, wenn der Strom gegen Null geht.Das schnelle Einschalten mit minimaler Verzögerung und die innovative adaptive Abschaltlogik ermöglichen eine Maximierung der Durchlasszeit des SR-MOSFET und die Eliminierung des Effekts der parasitären Induktivität in der Schaltung.Der Baustein geht in den Niedrigverbrauchsmodus über, wenn er einen Burst-Betrieb des Primärreglers erkennt oder wenn die Leitfähigkeit des SR-MOSFET unter die programmierte Mindest-TON fällt. Auf diese Weise verbessert sich der Wirkungsgrad des Wandlers bei geringer Last, bei der eine synchrone Gleichrichtung nicht mehr von Vorteil ist.Nachdem der Wandler wieder zu schalten beginnt oder der IC feststellt, dass der Stromfluss in den Gleichrichtern um 20 % über den programmierten Mindest-TON-Wert gestiegen ist, verlässt der IC den Modus mit geringem Verbrauch und nimmt den Schaltbetrieb wieder auf.
