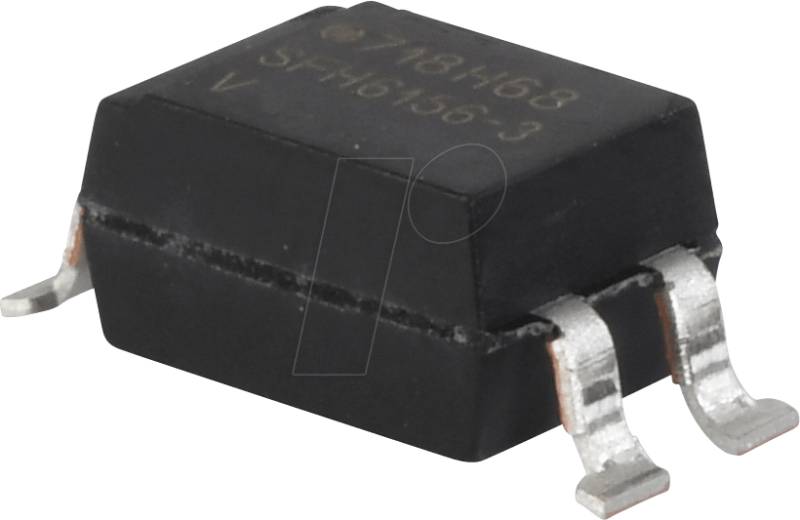

SFH 6156-3T VIS - Optokoppler, Fototransistorausgang, 5,3 KV, CTR 100-200%, SMD-4

Produktbeschreibung

BeschreibungDer SFH615A (DIP) und der SFH6156 (SMD) zeichnen sich durch eine Vielzahl von Übertragungsverhältnissen, eine niedrige Koppelkapazität und eine hohe Isolationsspannung aus. Diese Koppler verfügen über einen GaAs-Infrarot-Diodenemitter, der optisch an einen Silizium-Planar-Fototransistor-Detektor gekoppelt ist und in einem Kunststoff-DIP-4- oder SMD-Gehäuse untergebracht ist. Die Koppelvorrichtungen sind für die Signalübertragung zwischen zwei galvanisch getrennten Schaltkreisen ausgelegt. Die Koppler sind mit Raster 2,54 mm anreihbar.Mit der Option 6 werden Kriech- und Luftstrecken von > 8,0 mm erreicht. Diese Ausführung entspricht der IEC 60950 (DIN VDE 0805) für verstärkte Isolation bis zu einer Betriebsspannung von 400 VRMS oder DC.Die Spezifikationen können sich ändern.Merkmale- Ausgezeichnete CTR-Linearität in Abhängigkeit vom Vorwärtsstrom- Isolationsprüfspannung, 5300 VRMS- Schnelle Schaltzeiten- Niedrige CTR-Abnahme- Niedrige Kopplungskapazität- Blei(Pb)-freies Bautei- Komponente gemäß RoHS 2002/95/EG und WEEE 2002/96/EGZulassungen- UL1577, Datei-Nr. E52744 Systemcode H oder J, doppelter Schutz- DIN EN 60747-5-2 (VDE0884) DIN EN 60747-5-5 in Vorbereitung Erhältlich mit Option 1Anwendungen- Schaltnetzteil- Telekommunikation- Batteriebetriebene Ausrüstung
