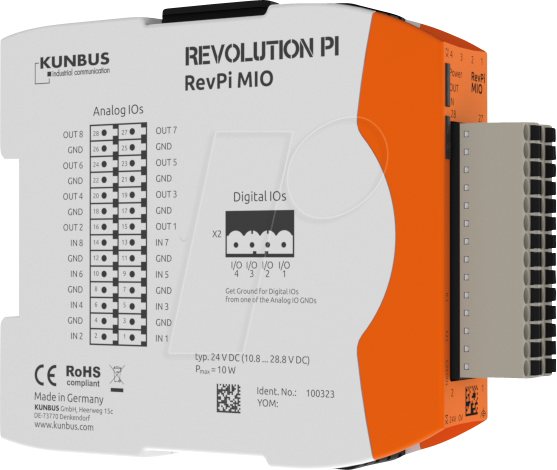

REVPI MIO - RevPi MIO - Analoges und digitales E/A-Modul

Produktbeschreibung

Mit diesem Erweiterungsmodul können Sie sowohl analoge als auch digitale Sensoren und Aktoren an Ihr Revolution Pi-System anschließen.Zusätzlich zu den dedizierten digitalen und analogen E/A-Erweiterungsmodulen gibt es auch ein E/A-Modul für den Revolution Pi, das sowohl über digitale Eingänge/Ausgänge als auch über analoge Eingänge/Ausgänge verfügt. Das RevPi MIO erweitert das Revolution Pi System um 8 analoge Eingänge, 8 analoge Ausgänge und 4 digitale Kanäle. Die digitalen Kanäle können individuell per Software entweder als digitale Eingänge oder als digitale Ausgänge konfiguriert werden. Wie alle I/O-Module ist auch das RevPi MIO nach der Norm EN 61131-2 gegen Störungen geschützt und kann bei -20 °C bis +55 °C Umgebungstemperatur betrieben werden.Analoge Eingänge und AusgängeDie 8 analogen Eingänge und 8 analogen Ausgänge können über den 28-poligen Klemmenstecker an der Vorderseite des Moduls angeschlossen werden. Sowohl die Eingänge als auch die Ausgänge arbeiten mit 0 - 10 V. Durch variable Schaltschwellen können sich die analogen Eingänge wie digitale Eingänge verhalten. Die Schaltschwellen können für jeden Kanal eingestellt werden. Jeder Analogeingang ist hochohmig mit einem 100 kO Eingangswiderstand und verfügt über einen Hardware-Filter mit einer Grenzfrequenz von 1,5 kHz. Zusätzlich ist jeder Eingang durch eine Schutzdiode gegen ESD-Impulse geschützt.Die Analogausgänge können auch so konfiguriert werden, dass sie eine konstante, vordefinierte Spannung ausgeben. Dadurch können die analogen Ausgänge wie digitale Ausgänge verwendet werden und es können Logikpegel bis zu 10 V verwendet werden.Digitale Ein- und AusgängeZusätzlich zu den analogen Ein- und Ausgängen verfügt der RevPi MIO auch über 4 digitale Kanäle. Jeder Kanal kann über das Revolution Pi Konfigurationstool PiCtory entweder als digitaler Eingang oder als digitaler Ausgang konfiguriert werden. Darüber hinaus können folgende Betriebsmodi eingestellt werden: PWM-Eingang, Impulsmessungen, GPI 24 V, PWM-Ausgang, Impulsausgang & GPO 24 V Pegelausgang.Kompatibel mit:RevPi Connect 4, RevPi Connect S, RevPi Connect SE, RevPi Connect+, RevPi Connect, RevPi Core S, RevPi Core SE, RevPi Core 3+, RevPi Core 3, RevPi Core
