PROFITEST HE TEC - Kommunikationstester PROFiTEST H+E TECH, E-Ladepunkt zu E-Fahrze

Produktbeschreibung

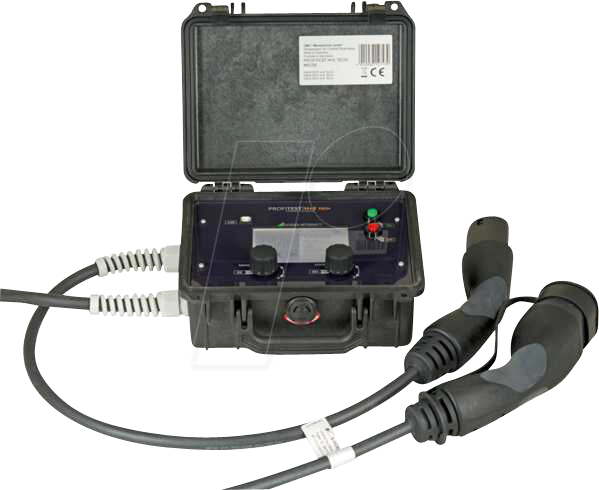

Kommunikationstester zwischen E-Ladestation und E-FahrzeugDas Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen und Elektrofahrzeugen mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt.Hierzu wird das Prüfgerät zwischen Ladesäule und Elektrofahrzeug geschaltet, um die Kommunikation zwischen den beiden Teilnehmern zu protokollieren. Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle (Ladesäule oder Elektrofahrzeug) schnell geortet werden. Der PROFITEST H+E TECH eignet sich für den Einsatzbereich in Entwicklung und Service.Vollständige Diagnose von E-Ladestation und E-Fahrzeug:FahrzeugzuständeKabelzuständeFehlerzuständeAuswertung PWM-SignalPhasen und DrehfeldBatteriezustandAnzeige der Kommunikation zwischen Ladesäule und Elektrofahrzeug in EchtzeitSignalisierung der Zustände durch leicht verständliche SymboleEinfache Bedienung und DiagnoseBatteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignetAnwendungenZustandsvisualisierungenVisualisierbare Fahrzeugzustände (CP) Kein Fahrzeug vorhanden Fahrzeug vorhanden Fahrzeug bereit zum Laden ohne Lüftung Fahrzeug bereit zum Laden mit Lüftung Kabeltyp (PP) 20 A Kabel Technische MerkmaleAnschlussmöglichkeit für Elektrofahrzeuge: OEM-Stecker Typ IIKompaktes Koffergehäuse, ideal für ServiceeinsätzeGroßes Display mit zuschaltbarer HintergrundbeleuchtungSprache der Bedienerführung einstellbar: D, GB, F, E, I, PTSpannungsversorgung über zwei 9 V-Blockbatterien / Akkus oder NetzteilUSB-Datenschnittstelle für FirmwareupdatesDiagnoseinformationen Messparameter EinstellungPhase L1, L2, L3 an / aus Drehfeldrichtung Rechts / Links Resultierender Ladestrom (durch Auswertung des Tastverhältnisses) A PWM-Signal Frequenz Hz (Soll = 1 kHz) Duty Cycle (Tastverhältnis bei PWM) % Obere Spannung 3, 6, 9, 12 V Untere Spannung -12 V Lieferumfang1 Prüfgerät PROFITEST H+E TECH2 9 V Blockbatterien1 Netzteil 12 V1 Bedienungsanleitung
