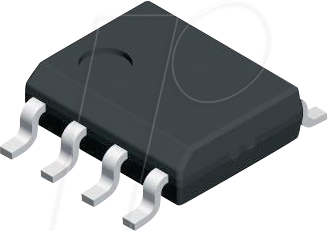

PCF8523T - Real-Time Clock (RTC), Calendar, I2C, SO-8

Produktbeschreibung

Der PCF8523 ist eine CMOS1-Echtzeituhr (RTC) und ein für geringen Stromverbrauch optimierter Kalender Stromverbrauch optimiert. Die Datenübertragung erfolgt seriell über den I2C-Bus mit einer maximalen Datenrate von 1000 kbit/s. Alarm- und Timer-Funktionen sind verfügbar mit der Möglichkeit, ein Wake-up-Signal an einem Interrupt-Pin zu erzeugen. Ein Offset-Register ermöglicht die Feinabstimmung des Taktes. Der PCF8523 verfügt über eine Pufferbatterie-Umschaltschaltung, die Stromausfälle erkennt und automatisch auf die Batterieversorgung umschaltet, wenn ein Stromausfall auftritt.Wesentliche MerkmaleZeigt Jahr, Monat, Tag, Wochentag, Stunden, Minuten und Sekunden auf der Grundlage eines 32,768 kHz QuarzkristallAuflösung: Sekunden bis JahreBetriebsspannung der Uhr: 1,0 V bis 5,5 VNiedriger Reservestrom: typisch 150 nA bei VDD = 3,0 V und Tamb = 25 ''aC2 Leitungen bidirektionale 1 MHz Fast-mode Plus (Fm+) I2C-Schnittstelle, lesen D1h, schreiben D0h2Batterie-Backup-Eingangspin und UmschaltkreisFrei programmierbarer Timer und Alarm mit Interrupt-FähigkeitWählbare integrierte Oszillatorlastkondensatoren für CL = 7 pF oder CL = 12,5 pFOszillatorstopp-ErkennungsfunktionInterner Power-On-Reset (POR)Open-Drain-Interrupt- oder Taktausgangs-PinsProgrammierbares Offset-Register zur Frequenzanpassung
