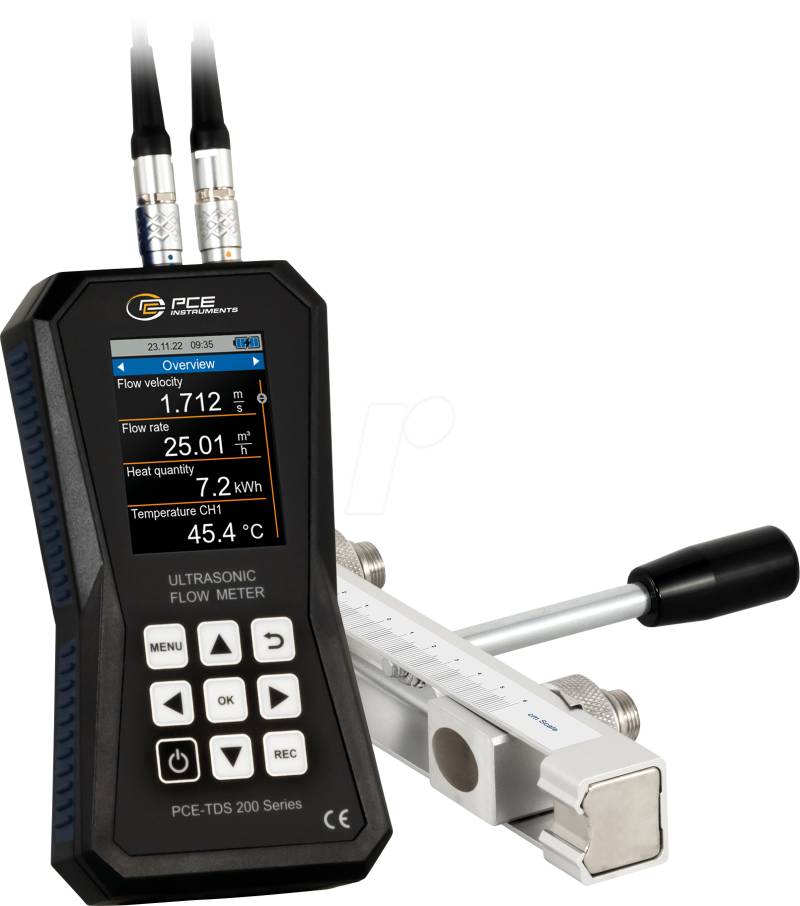

PCE TDS 200 SR - Ultraschall-Durchflussmessgerät PCE-TDS 200 SR

Produktbeschreibung

Ultraschall-Durchflussmessgerät PCE-TDS 200 SR / Durchflusssensoren auf Schiene für Rohrgröße: 20-108 mmmit 32 GB Datenspeicher für 10 Millionen MesspunkteMessbereich ±32 m/sReproduzierbarkeit ±0,5 % vom MesswertWärmemengenmessungverschiedene Messsondenindividuell einstellbare Alarmgrenzwerte2,8 '' LC-DisplayUSB-C Schnittstelle zur Datenübertragungoptionale Software zur Analyse der Messwertefür alle MedienProduktvorteile:Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN >50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN >50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob. Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich. Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8´´ und ist somit gut ablesbar. Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden. PCE-TDS 200 SR SENSORVerbundene On Rail Sensoren für die Rohrgrößen DN >5 ... 100 / 20 ... 108 mm. Beide Sensoren befinden sich auf einer Schiene um die Positionierung der Sensoren zu vereinfachen. Für die vereinfachte Handhabung befindet sich an der Schiene ein entsprechender Handgriff. Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.Durchflussmessung Messbereich ±32 m/sAuflösung 0,001 m/sTechnische Daten, weitere Daten finden Sie im Datenblatt:Messparameter Flussgeschwindigkeit, Volumenstrom und VolumenEinheiten (Maße) mm, inEinheiten (Flussgeschwindigkeit) m/s, ft/sEinheiten (Volumenstrom) m³, l, gal, igl, mgl, cf, bal, ib, obZeitangabe Sekunden, Minuten, Stunden, TageEinheiten (Volumen)m³, l, gal, igl, mgl, cf, bal, ib, obAnzeige 2,8´´ LCDEinheiten metrisch / imperialMenüsprachen Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Dänisch, Türkisch, Polnisch, Russisch, Chinesisch, JapanischBetriebs- und Lagerbedingungen: Temperatur: -20 ... +65 °C / Luftfeuchtigkeit: 10 ... 95 % r. F., nicht kondensierendDatenlogger 32 GB Speicherkapazität / 10 Millionen MesspunkteSchnittstelle USB (für Online-Messung, Auslesen des internen Speichers und zum Aufladen des Akkus)Schutzart IP52Abmessungen 165 x 85 x 32 mmGewicht 255 gSpannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh)Extern: USB 5 VDC, 500 mABetriebsdauer ca. 10 hLieferumfang:1 x Ultraschall Durchflussmessgerät PCE-TDS 200 SR1 x Durchflusssensoren PCE-TDS 200 SR SENSOR (Paar)2 x 5 m Verbindungskabel 2 x lösbarer Kabelbinder1 x Netzteil1 x USB-C Kabel1 x Ultraschall-Kontaktgel 1 x PCE-Maßband1 x Kunststoffkoffer1 x Bedienungsanleitung
