PCE SCI-U - Spannungswandler PCE-SCI-U

Produktbeschreibung

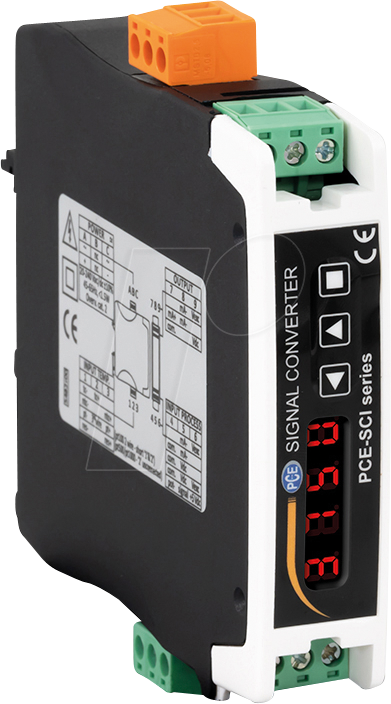

PCE Instruments Hutschienen-Messgerät PCE-SCI-Uüber 100 Kombinationen vorwählbarfrei skalierbarin weniger als 5 min. in Betriebwandelt analogen Eingangsbereichkomplett galvanische TrennungSpannungsversorgung 18 ... 265 V AC/DC Produktvorteile: Der Signalwandler wandelt ein analoges Eingangssignal in ein entsprechendes analoges Ausgangssignal. Dabei sind die Ein- und Ausgangssignale vom Signalwandler vollkommen galvanisch getrennt. Die Einstellung des Eingangs- und Ausgangsbereichs erfolgt über zwei Taster. Die Art der Einstellung wird auf einem internen LED Display angezeigt. Über 100 verschiedene Kombinationen von Ein- und Ausgang, sowie die freie Skalierung innerhalb der eingestellten Bereiche, machen diesen Signalwandler zu einem universell einsetzbaren Gerät und ersparen eine teure und aufwendige Lagerhaltung unterschiedlicher Typen. Da Ein- und Ausgangsbereich auch identisch eingestellt werden können, kann der Signalwandler auch zur galvanischen Entkopplung verwendet werden. Der Signalwandler wird einfach auf eine C- oder Hutschiene geschnappt. Betrieben werden kann der Signalwandler mit einer Spannung zwischen 18 ... 265 V AC/DC. Technische Daten: Eingang Messbereich Genauigkeit Überlast Prozessstrom 4 ... 20 mA< 0,3 % v. Mb. max. 25 mA Prozessspannung 0 ... 10 V< 0,3 % v. Mb. max. 25 V DC Potentiometer 0 ... 100 % 0 ... 500 Ohm< 1 % v. Mb. 0 ... 20 kOhm Widerstand 0 ... 2,5 kOhm< 1 % v.Mb. 0 ... 5 kOhm 0 ... 10 kOhm 0 ... 25kOhm 0 ... 50 kOhm 0 ... 100kOhm NTC (R25=10K ß=3500) -60 ... 90 °C< 1 % v. Mb NTC (44006) -60 ... 90 °C 0 ... 90 °C Thermoelement Typ J 0 ... 150 °C< 0,5% v. Mb. 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1200 °C Thermoelement Typ K 0 ... 150 °C< 0,5 % v. Mb. 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1350 °C Thermoelement Typ N 0 ... 150 °C< 1 % v. Mb. 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1300 °C Thermoelement Typ E 0 ... 150 °C< 0,5 % v. Mb. 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 900 °C Thermoelement Typ T 0 ... 100 °C< 1 % v. Mb. 0 ... 200 °C 0 ... 300 °C 0 ... 400 °C Thermoelement Typ R 0 ... 900 °C< 2 % v. Mb. 0 ... 1200 °C 0 ... 1500 °C 0 ... 1750 °C Thermoelement Typ S 0 ... 900 °C< 2 % v. Mb. 0 ... 1200 °C 0 ... 1500 °C 0 ... 1750 °C Pt100 (2- & 3-Leiter) -200 ... 200 °C< 0,5 % v. Mb. -100 ... 100 °C -50 ... 50 °C 0 ... 100 °C< 0,3 % v. Mb. 0 ... 200 °C 0 ... 300 °C 0 ... 400 °C 0 ... 500 °C 0 ... 600 °C 0 ... 700 °C Pt500 -150 ... 150 °C< 1 % v. Mb. 0 ... 300 °C 0 ... 630 °C Pt1000 -150 ... 150 °C< 1 % v. Mb. 0 ... 300 °C 0 ... 630 °C Ni100 -60 ... 180 °C< 1% v. Mb. Ni1000 -60 ... 180 °C< 1% v. Mb. Temperaturdrift 150 ppm/°C Ansprechzeit 300 ms ( 0 ... 99 % v. Mb) Ausgang Aktiv: 4 ... 20 mA max. Bürde 400 Ohm Passiv: 4 ... 20 mA max. 30 V Schleifenspannung 0 ... 10 V max. Bürde 1 kOhm Einstellung Interne Tasten Anzeige Internes LED Display Spannungsversorgung 18 ... 265 V AC/DC / 45 ... 65 Hz Leistungsaufnahme< 1,5 W Anschließbarer Kabelquerschnitt 1 ... 2,5 mm² Schutzkategorie 2 Isolation 2300 Veff (max 60 s) Schutzgrad IP30 Montage 35 mm Hutschienenmontage Betriebsbedingungen 0 ... 50 °C / nicht kondensierend Lagerbedingungen -20 ... 70 °C / nicht kondensierend AAufheizzeit ca. 15 min. Abmessungen 106 x 108 x 22,5 mm Gewicht ca. 150 g Lieferumfang: 1 x Signalwandler PCE-SCI-U 1 x Bedienungsanleitung
