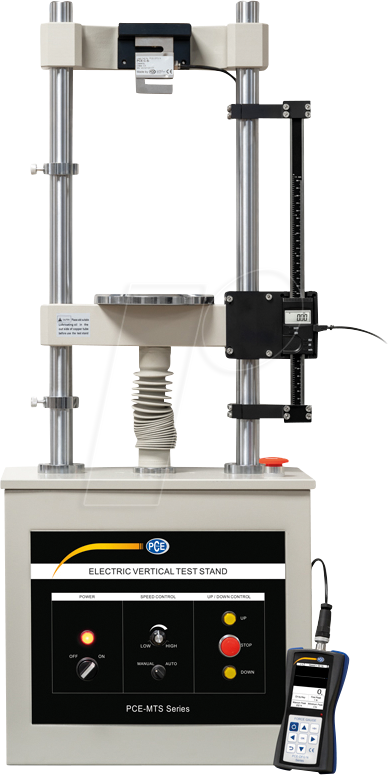

PCE MTS500-DFG N - Dynamometer PCE-MTS500-DFG N 5K FD 300 KIT

Produktbeschreibung

Motorisierter Prüfstand zur Kraft-Weg Messung PCE-MTS500-DFG N 5K FD 300 KITeinstellbare Vorschubgeschwindigkeitrobustes Stahldesigneinstellbarer Verfahrweggroßer KraftmessbereichNetzanschlussalle PCE-Geräte adaptierbarmanuelles oder automatisches VerfahrenUSB SchnittstelleGrafik DisplaySchnelle AnsprechzeitPC SoftwareSpeicher für 100 MessungenMesszellen einfach wechselbarProduktvorteile:Der motorisierter Kraft-Weg Prüfstand kann in verschiedensten Varianten mit unseren Kraftmessern, der PCE-DFG Serie, gekoppelt und betrieben werden. Der motorisierte Prüfstand lässt Sie so gut wie alle Ihrer Druck- und Zugkraftapplikationen wahr werden und wiederholgenau durchführen. Die Verwendung des motorisierten Prüfstand offeriert dem Bediener präziseste Gleichheit von Prüfstand und Probe.Der maximale Kraftbereich des motorisierten Prüfstand beträgt 500 kg. Die Nutzung des motorisierten Prüfstand erfordert eine Stromanbindung. Die Vorschubgeschwindigkeit ist variabel einstellbar zwischen 30 mm/min und 230 mm/min. Die präzise und punktgenaue Messdurchführung wird somit, mit dem motorisierten Prüfstand, gewährleistet. Kompatibel ist der Kraft-Weg-Messstand mit folgenden Geräteserien: PCE-DFG Serie, PCE-FM Serie und dem PCE-PTR 200.Überall wo der menschliche Körper bzgl. Kraftmessung an seine Grenzen stößt, kommt der motorisierte Kraft-Weg Prüfstand ins Spiel. Der Benutzer des Motorteststandes ist verpflichtet eine Gefahrenanalyse zu erstellen. Ergibt sich daraus, dass durch die Art der Anwendung und der Proben eine Gefährdung des Benutzers gegeben ist, kann - insbesondere bei den elektromotorisch betriebenen Prüfrahmen eine Sicherheitseinrichtung erforderlich werden.Zugspannungsmesser PCE-DFG N 5K mit externer Messzelle und USB-Schnittstelle zur Anbindung an einen PCDas Kraftmessgerät misst sowohl Zugkräfte wie auch Druckkräfte und dies mit sehr hoher Auflösung. Die Zugkraft und die Druckkraft werden häufig im Versuchslabor ermittelt, z.B. zur Bestimmung der Streckgrenzen, der Abreißkraft, der Kraft die zum Betätigen eines Tasters oder Schalters benötigt wird. Das Kraftmessgerät wird mit einer externen Messzelle geliefert. Je nach Modell kann das Kraftmessgerät bis zu 10000 N messen. Es stehen weiterhin Modelle für 1000N, 2500N und 5000N zur Verfügung. In die Messzellen können verschiedene Ösen oder Haken mit M10 oder M12- Gewinde adaptiert werden. Es können aber eigene Vorrichtungen mit diesem Gewinde an die Messzelle montiert werden. Das Kraftmessgerät ist mit einer USB Schnittstelle ausgestattet. Diese Schnittstelle ermöglicht es die Messdaten in die PC Software einzulesen. So ist es möglich Messprotokolle zu erstelle und diese zu speichern und zu exportieren um beispielsweise Kraft-Weg Diagramme zu erstellen. Das Kraftmessgerät besitzt ein Grafik-LCD, dass die Messwerte numerisch und auch grafisch darstellt. Weiterhin ist das Kraftmessgerät nach IP54 geschützt und ist damit auch in rauen Industrieumgebungen verwendbar. Ebenso können aber auch Zug und Druckversuche im Freien bei schlechten Wetterbedingungen problemlos durchgeführt werden. Zu dem Kraftmessgerät stehen verschiedene Kraft-Teststände zur Adaption bereit. Der interne Messwertspeicher und die im Lieferumfang enthaltenen Haken, Verlängerungen u. Spitzen runden die Leistungsfähigkeit dieses Kraftmessgerätes ab. Vertrauen auch Sie bei der Messung von Kräften auf bewährte Industriequalität. Eine Besonderheit bei dem PCE-DFG N Kraftmessgerät ist, dass die Messzellen unter den Modellen wechselbar sind. Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden. PCE-DFG FD 300 Kraft-Weg-Adapter / inkl. Software Das PCE-DFG FD 300 stellt eine sinnvolle Erweiterung zum Materialprüfstand PCE-MTS 500 in Verbindung mit einem Kraftmessgerät (z. B. PCE-DFG N 5K) dar. Durch diese Erweiterung lassen sich Kraft-Weg-Diagramme und Verläufe erstellen. Die im Lieferumfang enthaltene Software bietet dem Nutzer eine optimierte Oberfläche, um Diagramme und Graphen auswerten zu können. So lassen sich Materialprüfungen mit Kräften bis zu 5000 N (500 kg) realisieren. Um eine Kraft-Weg Messung durchzuführen wird zunächst ein Zugversuch durchgeführt. Bei diesem Zugversuch wird eine Probe bzw. das zu prüfende Bauteil mittels Spannvorrichtungen in einem Prüfstand fixiert. Im Anschluss erzeugt dieser Prüfstand eine Zugkraft wodurch es zu einer Verlängerung des Bauteils kommt. Bei stetig zunehmender Kraft wird das Bauteil so lange belastet bis es schließlich zum Bruch kommt. Die verschiedenen Phasen des Zugversuchs (elastische Verformung, Streckgrenze, Plastische Verformung, Zugfestigkeit, Bruchdehnung) können anhand eines Graphen gut identifiziert werden. Um eine Aussagekraft über die Festigkeit und Qualität des geprüften Werkstoffes treffen zu können gibt das Kraft-Weg Diagramm somit schon erste Hinweise. Für Präzise Aussagen muss das Kraft-Weg Diagramm normiert werden, da es zunächst noch geometrieabhängig ist. Vereinfacht gesagt, eine dicke Probe reißt tendenziell später als eine dünne Probe, was grundsätzlich aber noch keine Aussage über die Werkstoffqualität zulässt. Das Kraft-Weg Diagramm muss daher über die Querschnittsfläche der Probe normiert werden, wodurch aus dem Kraft-Weg Diagramm letztlich ein Spannungs-Dehnungs Diagramm wird.. Technische Daten:Materialprüfstand PCE-MTS500Kraftbereich max. 5000 NVerfahrweg max. 300 mmVorschubgeschwindigkeit 30 mm/min ... 230 mm/minPrüftisch Ø 160 mmProbenbreite max. 200 mmFührungssäulen Ø 32 mmAbmaße 1020 x 400 x 250 mmGewicht ca. 60 kgKraftaufnehmer PCE-DFG N 5KMessbereich 0 ... 5000 N / 500 kgAuflösung 1 NGenauigkeit ±0,1 % vom MessbereichMesseinheiten N, kg, lb, KPaDisplay 2,8'' TFT GrafikdisplayAlarmmodi Innerhalb, Außerhalb, Riss, AbschaltenAbtastrate 6 ... 1600 HzSpeicher 100 MessungenSpannungsversorgung NiMh Akku, 6 V / 1600 mAhAkkulaufzeit ca. 10 StundenNetzteil / Ladeadapter 12 V / 1 AAusgänge Schnittstelle: USBSchaltausgang: 12 V / 50 mASchutzklasse IP 54Betriebs- und Lagerbedingungen -10 ... 50 °C; 5 ... 95 % r.F. nicht kondensierendMontagegewinde Messzelle 2500 ... 10000 Nbis 1000 N M102500 ... 10000 N M12Abmessungen 200 x 97 x 42 mmGewicht 540 g Längenmesseinrichtung PCE-DFG FD 300Messbereich -150 ... 150 mmAuflösung 0,01 mmGenauigkeit ±0,03 mmBetriebsbedingungen Temperatur: 0 ... +50 °CLagerbedingungen Temperatur: -20 ... +65 °C, Luftfeuchtigkeit: 10 ... 95 % r. F., nicht kondensierendGewicht 360 gSpannungsversorgung 3VCR 2032Abmessungen 394x40x10 mm (H x B x T)Lieferumfang:1 x Motorisierter Prüfstand für Kraft-Weg Messungen PCE-MTS500-DFG N 5K FD 300 KIT1 x Kraftmessgerät1 x Längenmesseinrichtung1 x Halterung (bestehend aus 11 Bauteilen)1 x Montage-Kit (bestehend aus 24 Schrauben und 2 Madenschrauben)1 x Messsystem1 x Datenkabel1 x USB-Stick mit PCE-DFG FD Software (Längenmesseinrichtung)1 x Kraftmesszelle2 x Ringschraube1 x USB Kabel1 x PC Software (Kraftmessgerät)2 x Bedienungsanleitung
