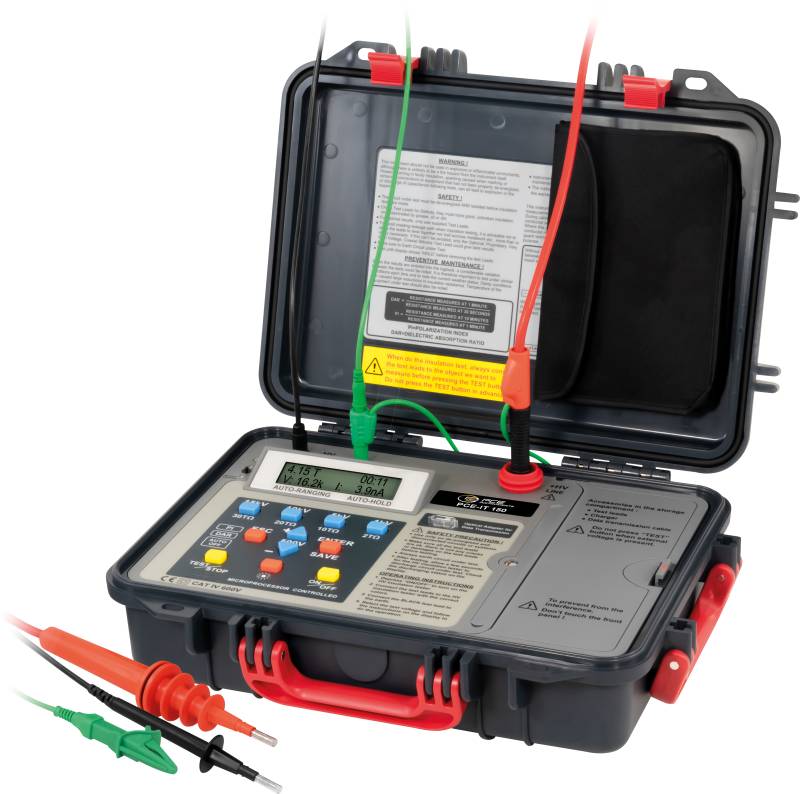

PCE IT 150 - Isolationsmessgerät PCE-IT 150

Produktbeschreibung

PCE Instruments Isolationsmessgerät PCE-IT 15015 kV IsolationsprüfgerätIsolationswiderstand bis 30 TOhmPolarisationsindex PIDielektrisches Absorptionsverhältnis DAR4 Tasten für PrüfspannungSpeicher für 200 Messwerteinkl. SoftwareProduktvorteile:Das Isolationsmessgerät ist für Isolationsmessungen mit einer Prüfspannung bis 15 kV. Der Messbereich von 0 ... 30 TOhm und weitere Messfunktionen machen das Prüfgerät vielseitig einsetzbar. Mit 4 Schnellwahltasten für gängige Prüfspannungen und die Möglichkeit die Spannung in 500 V - Schritten einzustellen. Vorkonfigurierte Diagnosetests, einschließlich (PI), dielektrisches Absorptionsverhältnis (DAR) und eine Speicherfunktion für 200 Messungen. Diese können über die Schnittstelle an die Software übertragen werden, die auch eine Bedienung des Isolationsmessgerätes ermöglicht. Zudem kann die Wechsel- und Gleichspannung bis 600 V mit dem Isolationsmessgerät gemessen werden. Das Isolationsmessgerät wird in einem robusten Koffer geliefert der auch bei geschlossenem Deckel Schutzklasse IP66 bietet. Im Verlauf ihrer normalen Lebensdauer wird die elektrische Isolation verschiedenen Belastungen ausgesetzt, die zu ihrer Verschlechterung führen. Ursächlich sind thermische, mechanische und chemische Einflüsse sowie Feuchtigkeit. Die Isolation ist zwar darauf ausgelegt, diesen Belastungen über Jahre hinweg standzuhalten, jedoch können abnormale Beanspruchungen den natürlichen Alterungsprozess verstärken und die Lebensdauer drastisch verkürzen. Daher ist es ratsam, regelmäßig zu überprüfen, ob ein beschleunigter Alterungsprozess stattfindet, und gegebenenfalls zu ermitteln, ob die Effekte reversibel sind.Technische Daten:Gleichspannung DCMessbereich 30 ... 600 VAuflösung 1 VGenauigkeit ±(2.0% v.Mw. +3 Digits)Wechselspannung ACMessbereich 30 ... 600 VAuflösung 1 VGenauigkeit ±(2.0% v.Mw. +3 Digits)IsolationswiderstandMessbereich 0 ... 1 GOhmAuflösung 0,001 GOhmGenauigkeit ±(5% v.Mw.+5 Digits),IsolationswiderstandMessbereich 1 ... 10 GOhmAuflösung 0,01 GOhmGenauigkeit ±(5% v.Mw.+5 Digits)IsolationswiderstandMessbereich 10 ... 100 GOhmAuflösung 0,1 GOhmGenauigkeit ±(5% v.Mw.+5 Digits)IsolationswiderstandMessbereich 100 GOhm ... 1 TOhmAuflösung 1 GOhmGenauigkeit ±(5% v.Mw.+5 Digits)IsolationswiderstandMessbereich 1 ... 10 TOhmAuflösung 10 GOhmGenauigkeit ±20%,IsolationswiderstandMessbereich 10 ... 30 TOhmAuflösung 100 GOhmGenauigkeit ±20%,Allgemeine technische DatenMessfunktionen HOLD, PI, DARDisplay Typ LCDSpeichermedium Interner SpeicherSpeicherkapazität 200 MessungenSchnittstelle RS232Automatische Abschaltung 5 minPrüfspannung 500 V ... 15 kVSicherheitsstandard CAT IV 600 VMenüsprache Englisch (US)Schutzklasse (Gerät) IP66Schutzklasse (Zusatzinformation) nur bei geschlossenem DeckelSpannungsversorgung 100 ... 240 V | 50/60 HzSteckertyp Gerät-EurosteckerGewicht 6362 gBetriebsbedingungen 0 ... 40 °C , 0 ... 80 % r. F.Lagerbedingungen 0 ... 40 °C , 0 ... 80 % r. F.Kapazität 5200 mAhAbmessungen ( L x B x H ) 325 x 430 x 132 mmLieferumfang:1 x Isolationsmessgerät PCE-IT 1501 x ca. 2 m HV-Messleitung2 x ca. 1 m Messleitungen1 x Datenübertragungskabel1 x PC Software auf USB Stick1 x Netzteil 24 VDC / 0,625 A1 x Bedienungsanleitung1 x Werkskalibierschein
