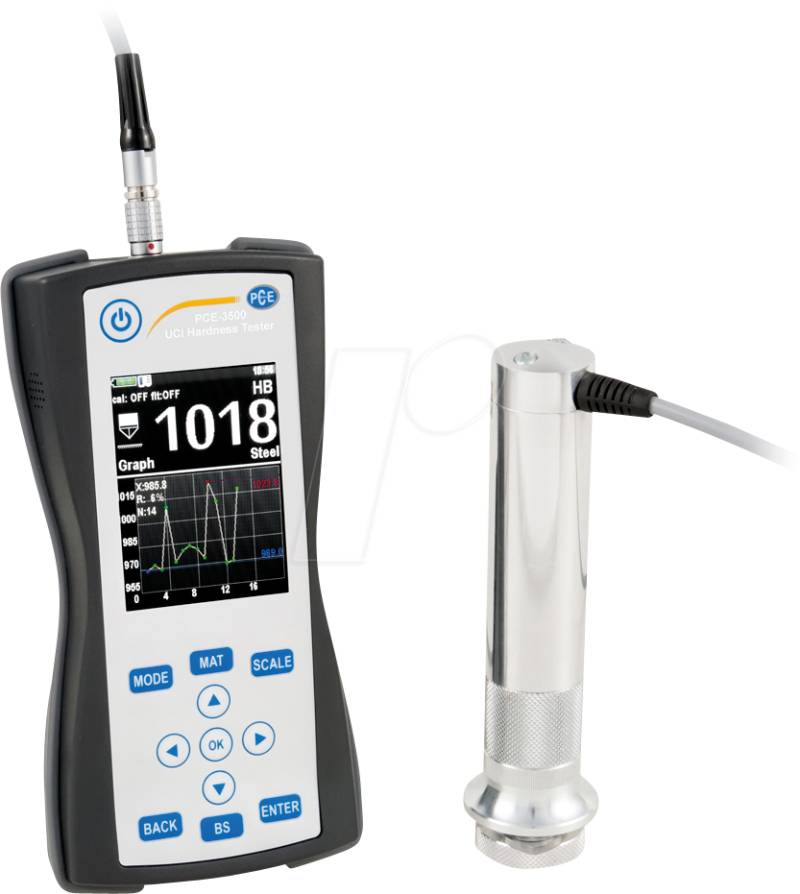

PCE 3500 - Materialprüfgerät PCE-3500

Produktbeschreibung

Ultraschall-Härteprüfgerät PCE-3500 inkl. 50N UCI-Sondezur zerstörungsfreien Messung der Härte 136 ° Vickers DiamantMessung nach UCI-VerfahrenMessrichtung 360 °Prüfung von HRC, HRB, HV, HB, MPaSonden austauschbar großes LCD Farbdisplaymit Speicherfunktion über SD-Karteverschiedenen Prüfsonden adaptierbarWerkstoffkennlinie vorkalibriertAuswertung über Software möglichProduktvorteile: Das UCI Ultraschall-Härteprüfgerät PCE-3500 dient der zerstörungsfreien Härtemessung von metallischen Bauteilen. Das UCI Härtemessgerät arbeitet nach dem Ultrasonic-Contact-Impedance Verfahren. Bei dem UCI-Verfahren wird ein Vickers-Diamant an der Prüfsonde mit Eigenresonanz angeregt. Durch Aufdrücken der Prüfsonde wird die Schwingfrequenz je nach Härte der Oberfläche und in Abhängigkeit vom E-Modul des Werksoffes und der Kontaktfläche gedämpft. Aus der sich ergebenden Frequenzverschiebung kann unter Berücksichtigung einer Werkstoffkennlinie die Härte der Oberfläche ermittelt werden.Das UCI Ultraschall-Härteprüfgerät arbeitet zerstörungsfrei. Es entsteht zwar ein mikroskopisch kleiner Eindruck in der Oberfläche, mit dem Auge ist dieser im Normalfall nicht sichtbar. Aufgrund der geringen Eindringtiefe des Vickers-Diamanten eignet sich das UCI Härtemessgerät in besonderem Maße für randschichtgehärtete Bauteile wie sie z.B. beim Nitrieren oder Induktionshärten entstehen. Typische Anwendungsfälle finden sich bei Stanzwerkzeugen, Pressen, dünnwandigen Bauteilen, Zahnrädern, Turbinenschaufeln, Nockenwellen oder Schweißnähten. Das UCI Härtemessgerät eignet sich aber auch für viele anderen Anwendungen im Bereich der Härteprüfung. Dank wechselbarer Sonden mit unterschiedlichen Anpresskräften können verschiedenste Anwendungen abgedeckt werden.Nach Vermessung der Härte eines Bauteils zeigt das UCI Härtemessgerät PCE 3500 verschiedene Statistikwerte wie Min./Max. und Durchschnittswerte an. Ebenso können Standardabweichnung und weitere Koeffizienten ermittelt werden, auch die Darstellung eines Histogramms ist möglich. Da das UCI Härtemessgerät über einen internen Speicher verfügt, kann die Auswertung der Messdaten nach der Messung über eine Software erfolgen.Technische Daten:Messbereich 230 ... 940 HV20 ... 70 HRC90 ... 650 HB370 ... 1740 MPaMessgenauigkeit +/- 3 % HV+/- 1,5 HRC+/- 3 % HBMesssonden 50 N UCI-Sonde(10 N UCI Sonde optional)Härteskalen HRC, HB, HV, HRB, HL, MPAMaterialien UCI: Stahl (ferromagnetisch)Leeb: Stahl, Gusseisen, Edelstahl, Aluminium, BronzePrüfkörper 136 ° Vickers DiamantMessrichtung 360 °Mindestmaterialdicke 1 mm (nur UCI Sonde)Anzeige hintergrundbeleuchtetes, graphisches Farb-LCDMessfunktionen Einzelmessung, Min./Max./Durchschnittswert, Anzahl der Messungen, Mittelwertbildung, Standardabweichung, Variationskoeffizient, Histogramm, Smart Mode (filtert Ausreißer)Speicher SD-KarteSchnittstelle USBUmgebungsbedingungen -20 ... +40 °C; 30 ... 80 % r.F.Stromversorgung 6 V (3 x AA Batterien)Betriebsdauer ca. 10 StundenAbmessungen 160 x 75 x 30 mmSchutzart IP 54Gewicht 300 g (ohne Sonde)Lieferumfang:1 x UCI Ultraschall-Härteprüfgerät PCE-35001 x 50 N UCI-Sonde1 x 2 GB SD-Karte1 x USB Kabel1 x PC-Software1 x Bedienungsanleitung
