NuaSol Solarmodul-Halterung Ziegeldach Photovoltaik Befestigung, (für 1 Solarmodule)

Produktbeschreibung

NuaSol - Dachmontage-Set für ein Solarmodul

NuaSol - DoItYourself Dachmontage-Set für ein Solarpaneel

NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

Die Vorbereitung
1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzen

Alles dabei!
Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Endklammern festziehen

Geeignet für Solarmodule mit einer Höhe von 35 mm!

Details

• Maße Profil: 1230 x 40 x 40 mm
• Maße Endklammer: 70 x 34 x 28,6 mm
• Maße Endkappe: 43 x 20 x 43 mm

Dachhaken
Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

NuaFix Dachhaken im Detail

• Material: Edelstahl (SUS 304)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den 12 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Endklammer
Die aus Aluminium AL6005-T5 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

Endkappe
4 EPDM Endkappen verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.

ERWEITERN SIE IHRE ALUMINIUMPROFILE

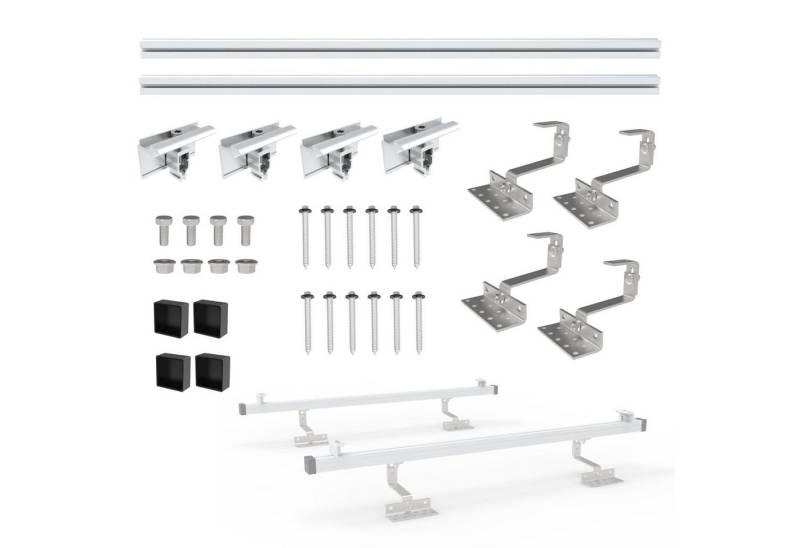

Lieferumfang

• Montageschiene 2x 1230mm
• 4x Endklemme
• 4x Sechskantschraube
• 4x Flanschmutter
• Verstellbarer Dachhaken Montage 4x (4x L-Sockel, 4x Z-Teil, 4x L-Gelenk, 8x Schlossschraube M10x25, 8xM10 Flanschmutter)
• 4x Schienenkappe
• 12x Holzschrauben
