NuaSol Solarmodul-Halterung Montage Set für Ziegeldach erweiterung, (für 1 Solarmodul, erweiterbar)

Produktbeschreibung

Wichtig: MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. §3 USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

NuaSol - Do It Yourself Dachmontage-Set Erweiterung um ein Solarpaneel
NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial. Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

Die Vorbereitung
1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3: Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

Alles dabei!
Die Dachhalterungs-Set-Erweiterung ermöglicht es Ihnen, Ihr Aluminiumprofil um ein weiteres Solarmodule platzsparend zu erweitern.

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Mittel- und Endklammern festziehen Geeignet für Solarmodule mit einer Höhe von 35 mm!

Details

• Maße Profil einzeln: 1230 x 40 x 40 mm
• Gesamtlänge: 1230 mm
• Maße Verbindung: 120 x 45,5 x 25 mm
• Maße Mittelklammer: 70 x 39,4 x 22,4 mm

  Dachhaken
  Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

  NuaFix Dachhaken im Detail

• Material: Edelstahl (SUS 304)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

  Aluminiumprofil
  Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

  Dachhaken
  Die Dachhaken befestigen Sie ganz einfach mit Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

  Profil Erweiterung
  Mit dieser Verbindungsschiene erweitern Sie Ihre Solarmodul-Profile ganz unkompliziert. Profile einlegen, festschrauben - FERTIG!

  Mittelklammer
  Die Mittelklammer ist das Pendant zur Endklammer und ermöglicht Ihnen zwei Solarmodule platzsparend auf ein Aluminiumprofil zu befestigen.

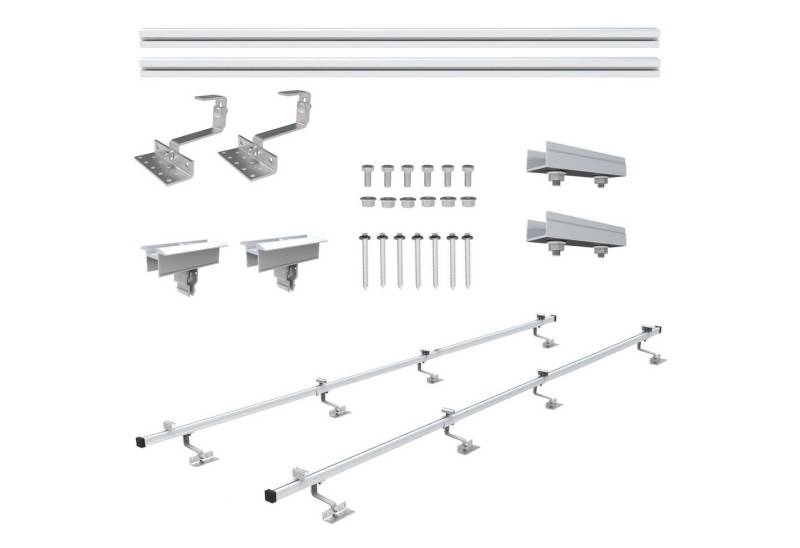

  Lieferumfang

• 2x Montageschiene 1230 mm
• 2x 40x40 Schienenverbinder
• 2x Zwischenklemme
• 2x Sechskantschraube
• 2x Flanschmutter
• 2x Verstellbarer Dachhaken
  (2x L-Fuß, 2x Z-Teil, 2x L-Gelenk, 4x Schlossschraube M10x25, 4xM10 Flanschmutter)
• 6x Holzschrauben
