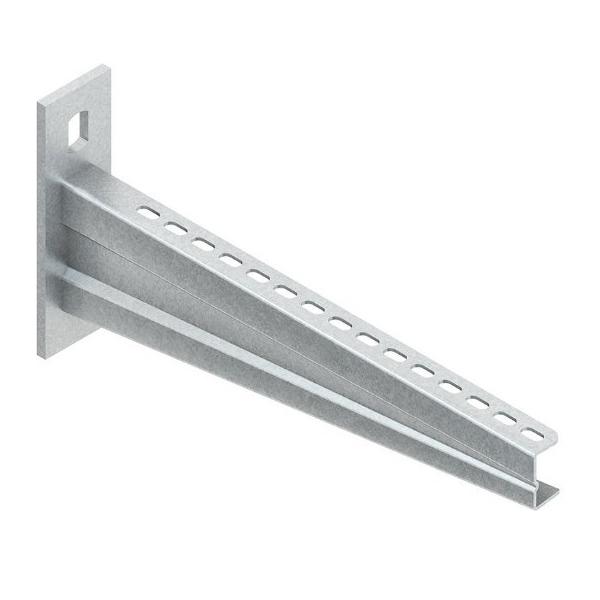

Niedax Wandausleger KTASS 300

Produktbeschreibung

Niedax Wandausleger KTASS 300

Hersteller:Niedax
Bezeichnung:Wandausleger
Typ:KTASS 300
Länge:340 mm
Breite:28 mm
Höhe:183 mm
Geeignet für Kabeltragsystembreite:50..300 mm
Ausführung:Wandausleger
Winkel:90 °
Max. sichere Arbeitslast nach IEC 61537:10000 N
Geeignet für Funktionserhalt:nein
Werkstoff:Stahl
Werkstoffgüte:sonstige
Oberflächenschutz:feuerverzinkt
Einsatztemperatur:-20..120 °C

Niedax Wandausleger KTASS 300: weitere Details

Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 108 mm Auflagelänge L : 330 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geliefert wird: Niedax Wandausleger KTASS 300, Verpackungseinheit: 1 Stk., EAN: 4013339189229
